Odpověď:

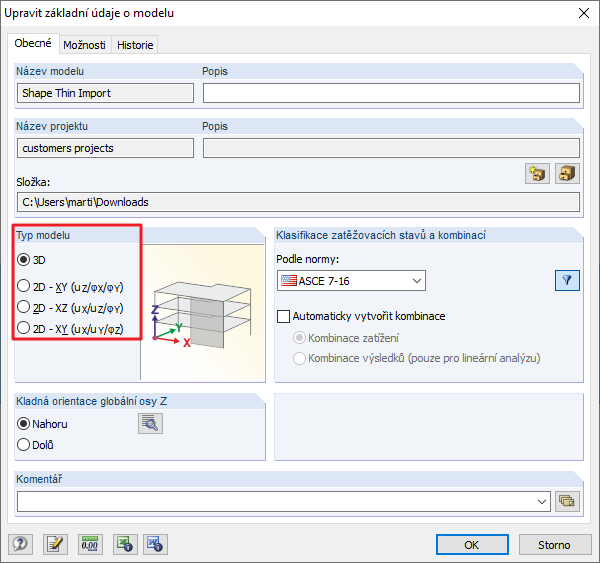

V záložce Obecné změňte volbu Typ modelu z 2D na 3D. Tím se orientace prutu automaticky nastaví na jeho geometrickou osu.
Průřez natočen při importu do programu RFEM
Při importu z programu SHAPE-THIN do 2D modelu programu RFEM je můj prut zarovnán se sklonem hlavní osy. Jak toto mohu opravit?
