Respuesta:

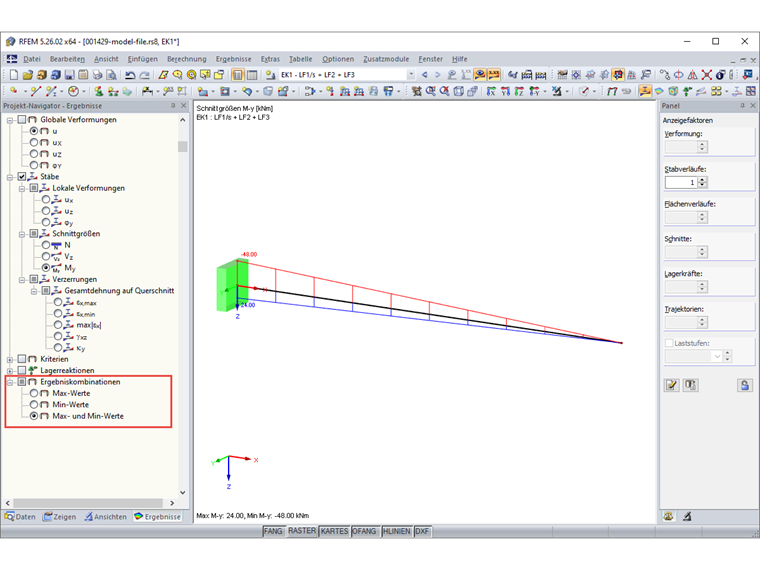

Si solo desea mostrar los esfuerzos internos mínimos o máximos en el diagrama de resultados, puede encontrar la opción para cambiarlos en el navegador del diagrama de resultados en la parte inferior.
Diagrama de resultados Combinación de resultados Mín./Máx.
¿Es posible desactivar los esfuerzos internos mínimos cuando se muestra un diagrama de resultados para que solo se muestren los valores máximos?
