Odpověď:

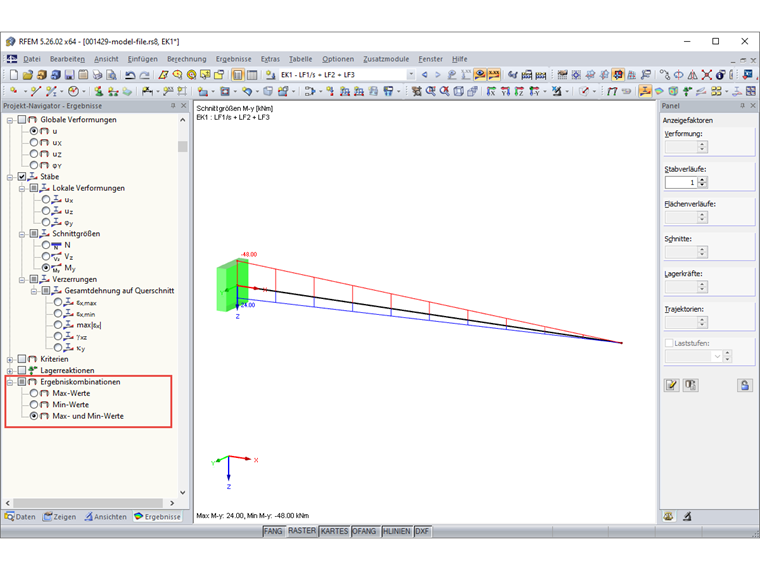

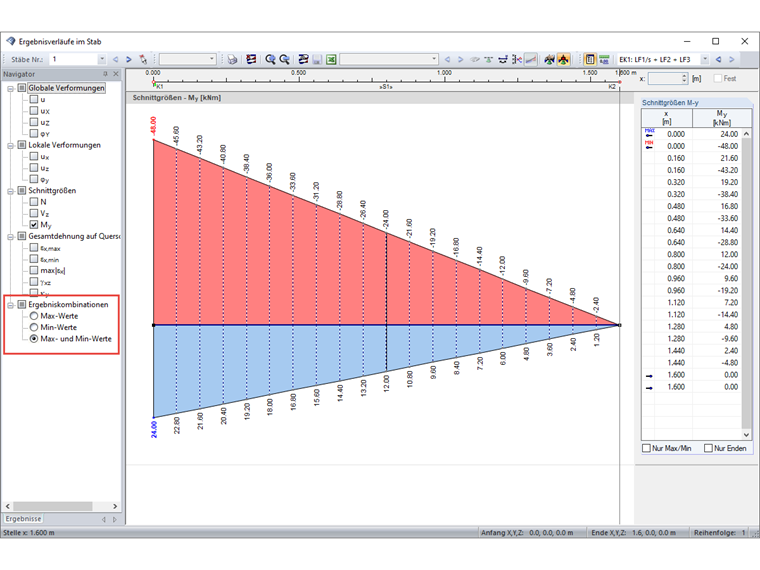

Pokud chceme v průbězích výsledků zobrazit pouze minimální nebo maximální vnitřní síly, je možné je přepínat v dolní části navigátoru průběhů výsledků.
Průběhy výsledků - Kombinace výsledků - Max. a min. hodnoty
Je možné při zobrazení průběhů výsledků vypnout minimální vnitřní síly tak, aby se zobrazily pouze maximální hodnoty?
