Antwort:

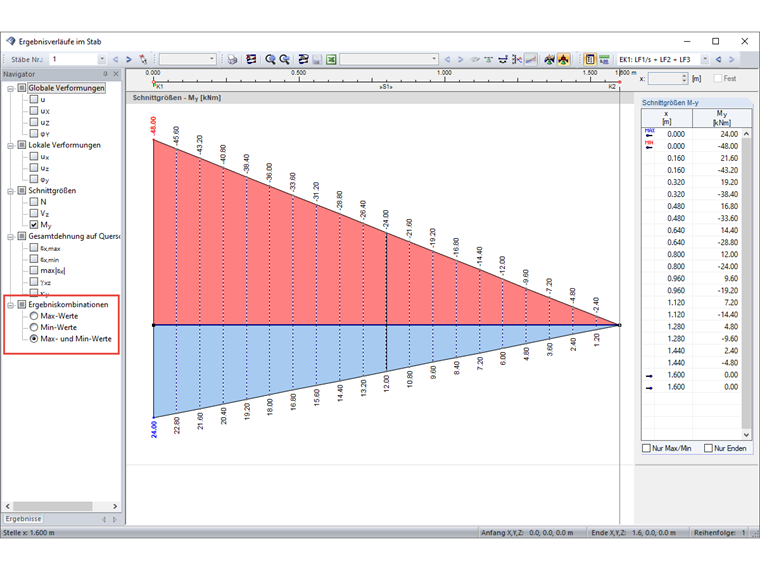

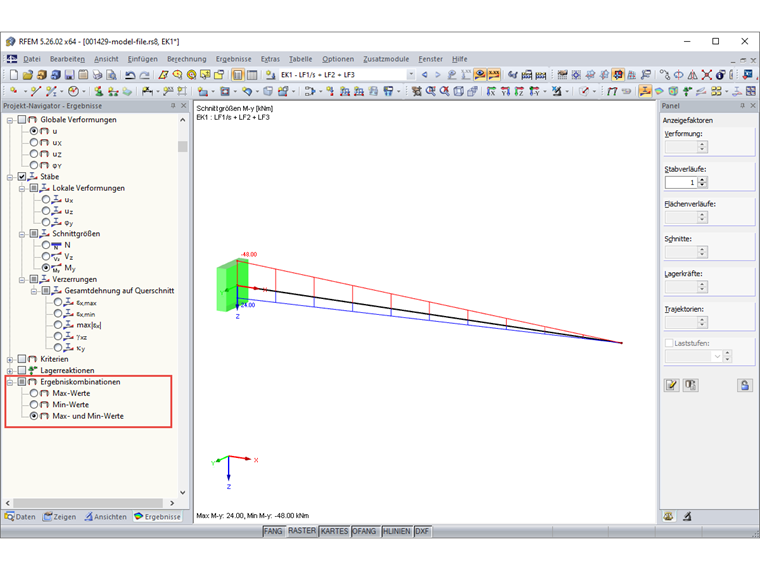

Möchten Sie sich lediglich die minimalen, oder maximalen Schnittgrößen im Ergebnisverlauf anzeigen lassen, so finden Sie die Option zum Wechseln dafür im Ergebnisverlauf-Navigator ganz unten.
Ergebnisverlauf Ergebniskombination Min/ Max
Ist es möglich, bei der Anzeige des Ergebnisverlaufes die minimalen Schnittgrößen auszuschalten, sodass nur die maximalen Werte angezeigt werden?
