Respuesta:

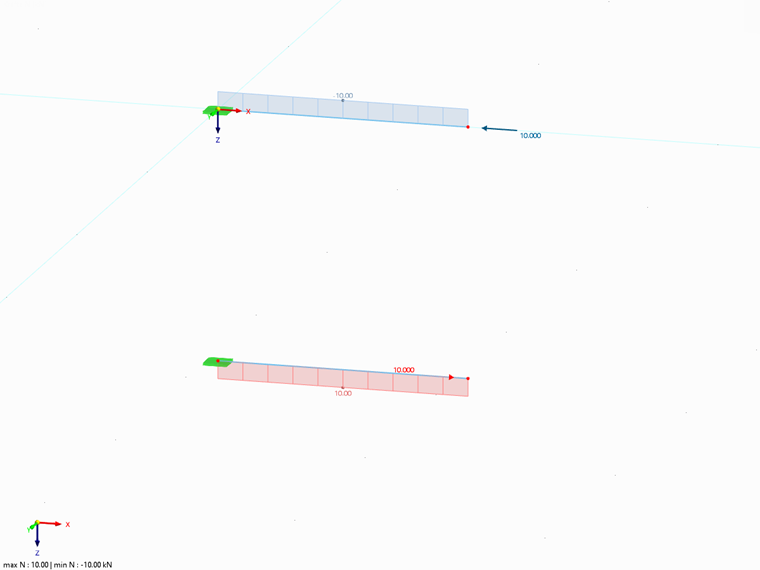

Los colores de los resultados de los componentes de las barras se han ajustado a la visualización multicolor de los resultados de las superficies. La representación multicolor se basa en un espectro de colores que va del azul al rojo. El azul representa el mínimo y el rojo el máximo. De manera similar, la representación de los resultados de barras de dos colores ahora muestra los valores negativos en azul y los valores positivos en rojo. Al cambiar a la representación de resultados de barras multicolores, esta lógica también se aplica, y los valores pequeños (negativos) permanecen en el segmento azul inferior del espectro, mientras que los valores grandes (positivos) están en el segmento rojo superior.
Colores para compresión y tracción
¿Cuál es la razón para cambiar los colores de compresión y tensión en RFEM 6 y RSTAB 9 con respecto a las versiones anteriores de los programas? Desde entonces, la compresión ha sido roja y la tensión ha sido azul.
