Odpověď:
Barvy výsledků u prutových prvků byly uzpůsobeny vícebarevnému zobrazení výsledků na plochách. Vícebarevné zobrazení vychází ze spektra barev od modré po červenou. Modrá přitom představuje minimum a červená maximum. Podobně se nyní při dvoubarevném zobrazení výsledků na prutech znázorní záporné hodnoty modře a kladné hodnoty červeně. Pokud přepneme na vícebarevné zobrazení výsledků na prutech, platí také tato logika a malé (záporné) hodnoty zůstávají v dolním modrém segmentu spektra, zatímco velké (kladné) hodnoty jsou v horním červeném segmentu spektra.
Barvy pro tlak a tah

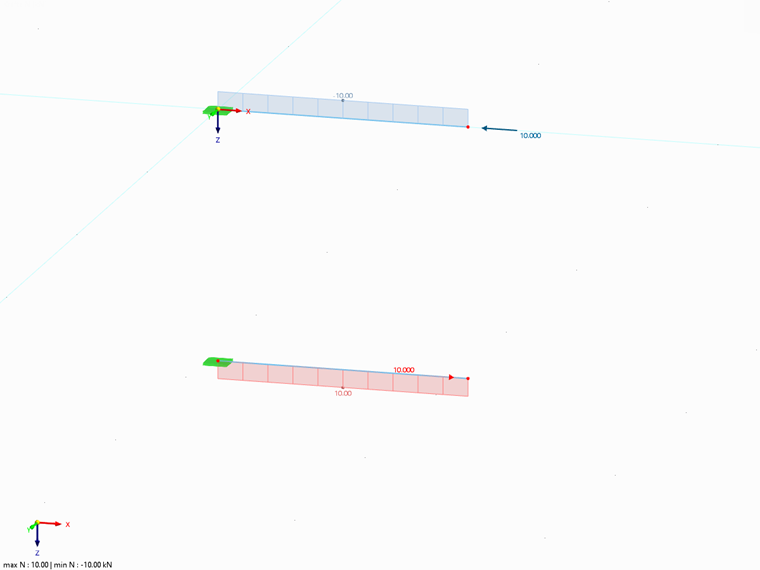

Jaký je důvod pro změnu barev pro tlak a tah v programech RFEM 6 a RSTAB 9 oproti starším verzím programů? Tlak byl znázorněn červeně a tah modře.
