Antwort:

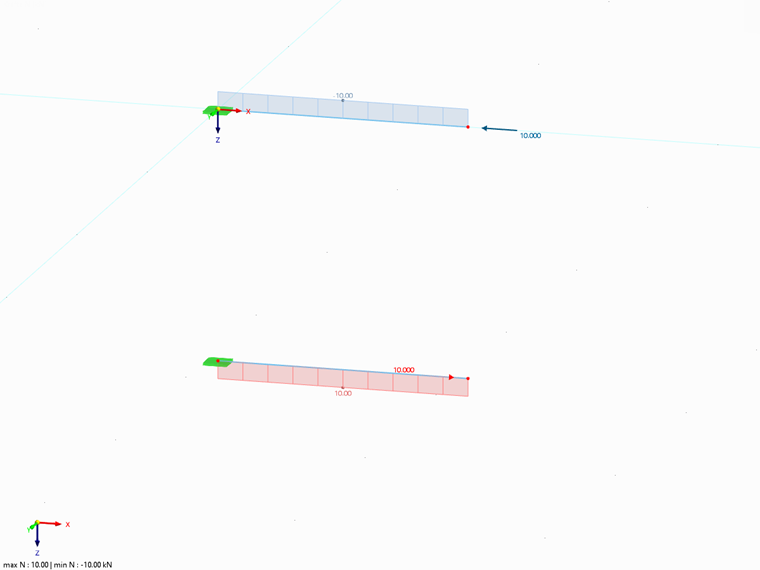

Die Ergebnisfarben für die Stabbauteile wurden an die Mehrfarbendarstellung der Flächenergebnisse angepasst. Die Mehrfarbendarstellung basiert auf einem Farbspektrum, das von blau nach rot verläuft. Hierbei repräsentiert blau das Minimum und rot das Maximum. Sinngemäß zeigt die zweifarbige Stabergebnisdarstellung jetzt negative Werte blau und positive Werte rot an. Bei einem Wechsel auf die mehrfarbige Stabergebnisdarstellung gilt ebenfalls diese Logik und kleine (negative) Werte bleiben im unteren blauen Segment des Spektrums und große (positive) Werte im oberen roten Segment des Spektrums.
Farben für Druck und Zug
Welchen Hintergrund hat es, dass die Farben für Druck und Zug in RSTAB 9 und RFEM 6 in Bezug auf ältere Programmversionen getauscht wurden? Seither war Druck rot und Zug blau.
