Odpowiedź:
Kolory wyników składowych prętów zostały dostosowane do wielokolorowego wyświetlania wyników powierzchni. Wielokolorowy wyświetlacz opiera się na spektrum kolorów od niebieskiego do czerwonego. Niebieski reprezentuje minimum, a czerwony maksimum. Podobnie, dwukolorowy wyświetlacz wyników pręta pokazuje teraz wartości ujemne w kolorze niebieskim, a wartości dodatnie w kolorze czerwonym. Podczas przełączania na wielokolorowe wyświetlanie wyników pręta obowiązuje również ta logika, a małe (ujemne) wartości pozostają w dolnym niebieskim segmencie spektrum, podczas gdy duże (dodatnie) wartości znajdują się w górnym czerwonym segmencie.

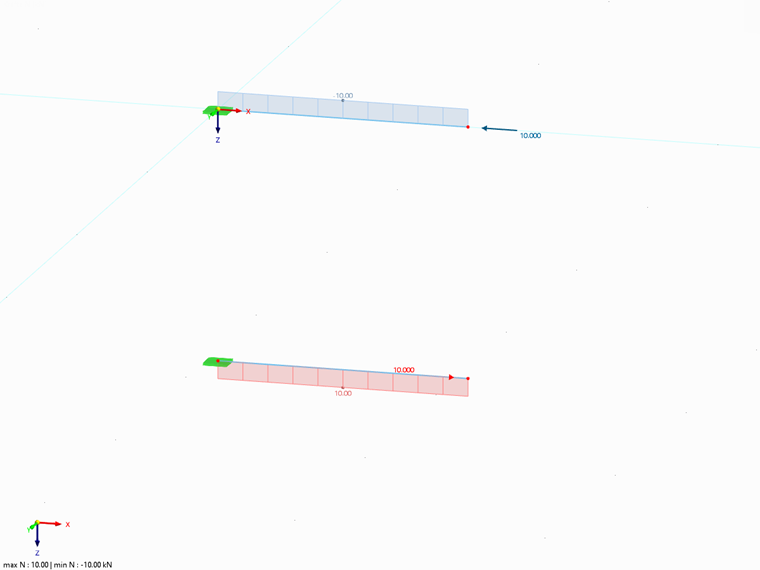

Kolory dla ściskania i rozciągania
Jaki jest powód zmiany kolorów dla ściskania i rozciągania w RFEM 6 i RSTAB 9 w stosunku do poprzednich wersji programu? Od tego czasu ściskanie było czerwone, a naprężenie niebieskie.
Czy mają Państwo jakieś pytania?
Długość: 00:01:22 min
Ogólne informacje
Długość: 00:02:00 min
Długość: 00:36:28 min
Długość: 02:59:43 min
Długość: 00:01:26 min
Długość: 01:40:19 min
Długość: 00:51:43 min
Ogólne informacje
Długość: 00:01:52 min
Z tego artykułu dowiesz się, jak modelować i wymiarować konstrukcje kablowe w programach RFEM 6 i RSTAB 9.
W artykule pokazano i wyjaśniono wpływ sztywności kabli na zginanie na ich siły wewnętrzne. W tym artykule dowiesz się również, jak zredukować ten wpływ.
Aby ocenić, czy w analizie dynamicznej konieczne jest również uwzględnienie analizy drugiego rzędu, w normie EN 1998‑1, sekcje 2.2.2 i 4.4.2.2 podano współczynnik wrażliwości międzypiętrowych ślizgów θ. Można ją obliczyć i przeanalizować w programach RFEM 6 i RSTAB 9.
Współczynnik θ jest obliczany w następujący sposób: }{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$
Współczynnik θ jest obliczany w następujący sposób: }{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$
Zgodnie z normami EN 1998-1 sekcje 2.2.2 i 4.4.2.2 do obliczeń stanu granicznego nośności należy przeprowadzić obliczenia z uwzględnieniem teorii drugiego rzędu (efekt P-Δ). Efekt ten nie musi być uwzględniany tylko w przypadku, gdy współczynnik wrażliwości międzykondygnacyjnej jest mniejszy niż 0,1.
W oknie dialogowym "Proszę kliknąć" można znaleźć również dane dotyczące metody skończonej (FSM) jako grafika 3D.
W programach RFEM 6 i RSTAB 9 można wstawić "Obiekty wizualne" jako obiekty pomocnicze. Możliwy jest import plików w formatach 3ds, stl i obj.
Obiekty te umożliwiają lepsze odniesienie do wymiarów.
Mia jest asystentką AI firmy Dlubal, dostępną na naszej stronie internetowej, a także bezpośrednio w programach RFEM, RSTAB i RSECTION.
- Dzięki skoncentrowanej wiedzy
- Chatbot jest szkolony z wykorzystaniem wiedzy ze strony internetowej Dlubal oraz modelu językowego ChatGPT 4.0. Oznacza to, że Mia może odpowiedzieć na wszelkie pytania dotyczące oprogramowania Dlubal i analizy statyczno-wytrzymałościowej.
- Szybko i łatwo
- Mia jest dostępna bezpośrednio w programach, dzięki czemu nie musisz kontaktować się telefonicznie lub drogą mailową.
- To'to takie proste':
- W programach: Kliknij awatar Mia w prawym dolnym rogu, aby otworzyć tryb czatu.
- Na stronie Dlubal: Aby porozmawiać z Mią, kliknij awatar w prawym dolnym rogu strony Dlubal lub odwiedź specjalną stronę: Mia – Pani AI ekspertka
Korzystając z typu pręta "Tłumik", można zdefiniować współczynnik tłumienia, stałą sprężystości i masę. Ten typ pręta rozszerza możliwości Analizy historii czasowej.
Jeśli chodzi o lepkosprężystość, typ pręta "Tłumik" przypomina model Kelvina-Voigta, który składa się z elementu tłumiącego oraz elastycznej sprężyny (połączonych równolegle).
