La geometría de los sólidos de suelo de un macizo de suelo se puede editar manualmente tan pronto como configure el tipo "Conjunto de sólidos de suelo" en el cuadro de diálogo de entrada.
Paso 1 (opcional) - Macizo de suelo a partir de muestras de suelo
Primero es posible generar el macizo a partir de muestras de suelo para aprovechar la ventaja de los sólidos del suelo generados con los materiales del suelo y las interfaces de capas resultantes de los datos de las investigaciones del suelo contenidos en las muestras de suelo.

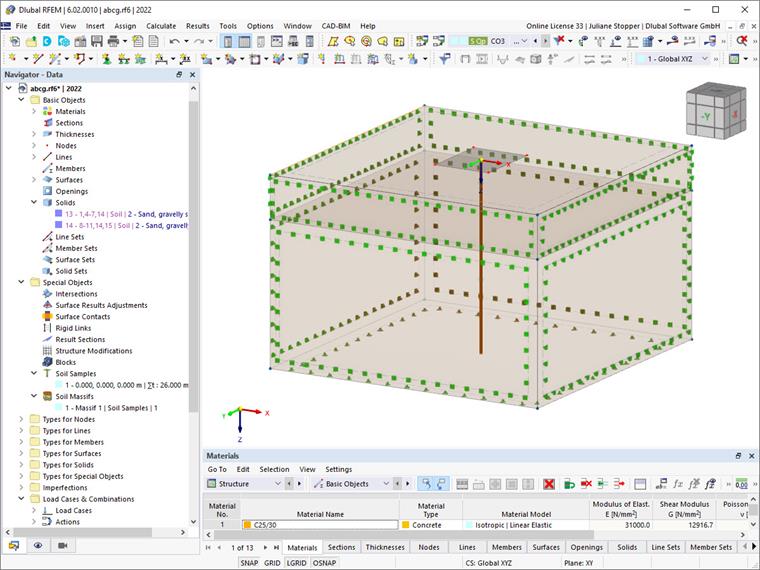

Esto se puede hacer en un primer paso, como se muestra en la Figura 1.
Paso 2: Establecer el tipo de conjunto de sólidos del suelo

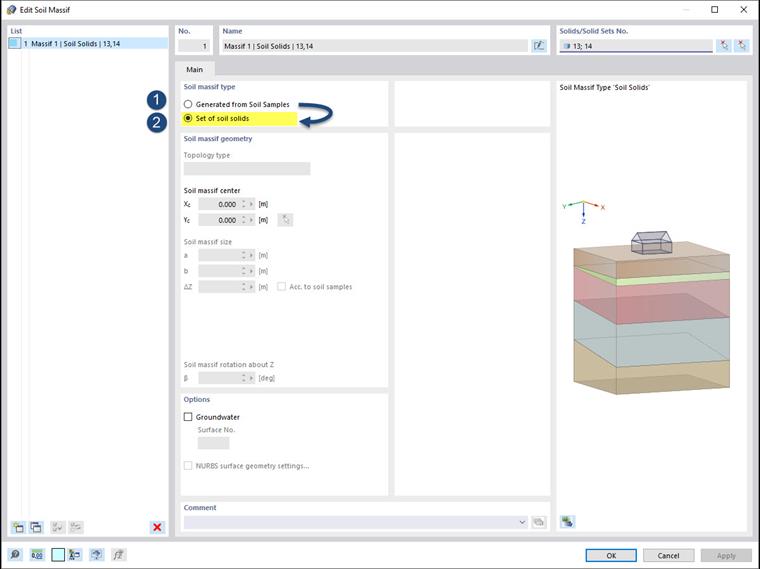

En un segundo paso, el tipo de suelo sólido se puede cambiar de las opciones (1) Generado a partir de muestras de suelo a (2) Conjunto de volumen de suelo. Después de confirmar este paso, aparecen las coordenadas calculadas del macizo del suelo. La imagen 2 muestra este paso en el diálogo del macizo de suelo.
Nota: Cabe señalar que este paso cancela el estado "generado"; esto provoca, entre otras cosas, que la conexión con las muestras de suelo se divida para permitir la edición de los sólidos del suelo.
Paso 3: Edición de la geometría de los sólidos del suelo

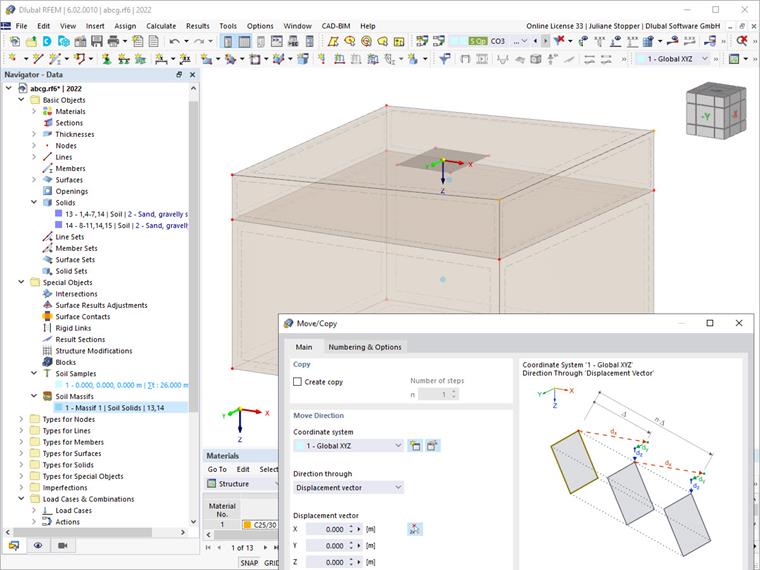

Ahora puede editar los sólidos del suelo y crear la geometría deseada de la superficie del terreno utilizando todas las herramientas disponibles y conocidas en RFEM 6. Este paso se puede ver en la Figura 3.

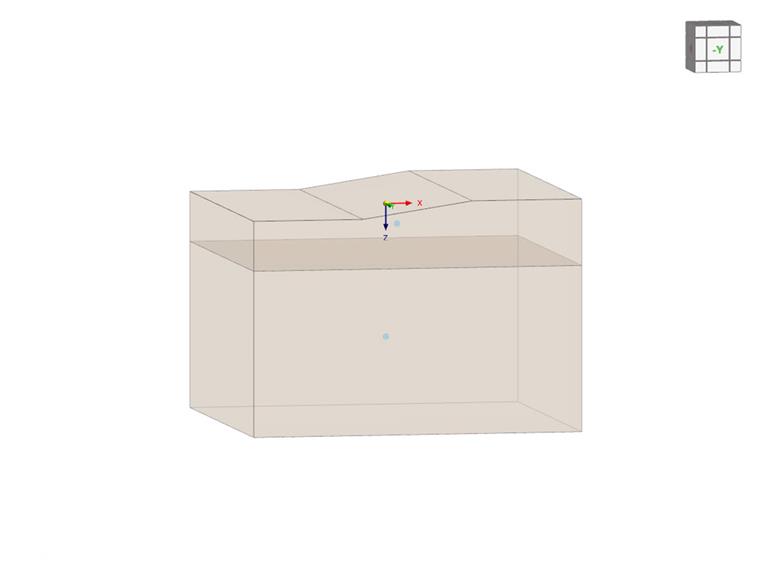

La siguiente imagen muestra un ejemplo de la geometría del macizo del suelo creada de conformidad con el Paso 1 al Paso 3.
