Die Geometrie der Bodenkörper eines Bodenmassivs kann manuell bearbeitet werden, wenn im Eingabedialog für das Massiv der Typ "Bodenvolumenkörpersatz" eingestellt ist.
Schritt 1 (optional) - Bodenmassiv aus Bodenproben
Das Massiv kann zunächst aus Bodenproben generiert werden, um den Vorzug der generierten Bodenvolumenkörper mit den Bodenmaterialien und Schichtgrenzflächen die sich aus den in den Bodenproben enthaltenen Daten der Baugrunderkundungen ergeben, zu nutzen.

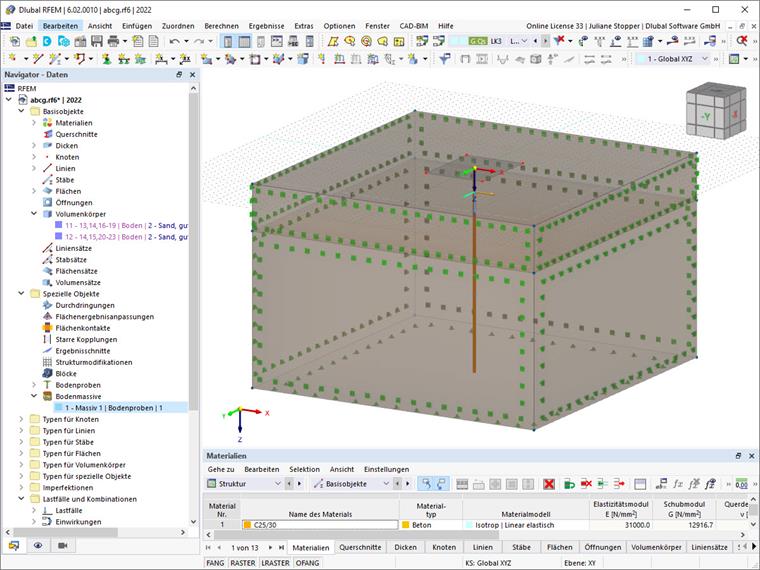

Dies kann in einem ersten Schritt erfolgen, wie es das Bild 1 veranschaulicht.
Schritt 2 - Einstellen des Typs Bodenvolumenkörpersatz

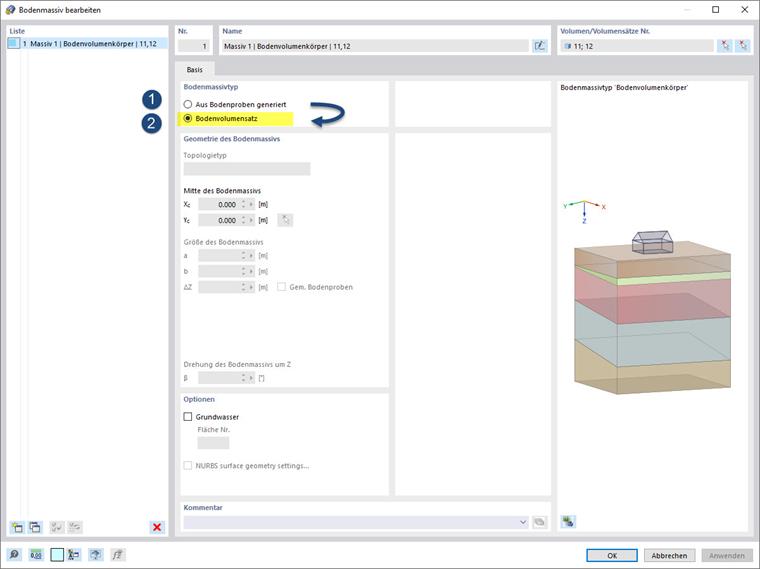

In einem zweiten Schritt kann dann der Bodenmassivtyp umgestellt werden von (1) Aus Bodenproben generiert zu (2) Bodenvolumenkörpersatz. Nach dem Bestätigen dieses Schrittes erscheinen die berechneten Koordinaten des Bodenmassivs. Das Bild 2 zeigt diesen Schritt im Bodenmassivdialog.
Hinweis: Hierbei ist zu beachten, dass mit diesem Schritt der Status "generiert" aufgehoben wird, dies bewirkt u.a., dass die Verbindung zu den Bodenproben getrennt wird um die Editierbarkeit zu ermöglichen.
Schritt 3 - Editieren der Geometrie der Bodenvolumenkörper

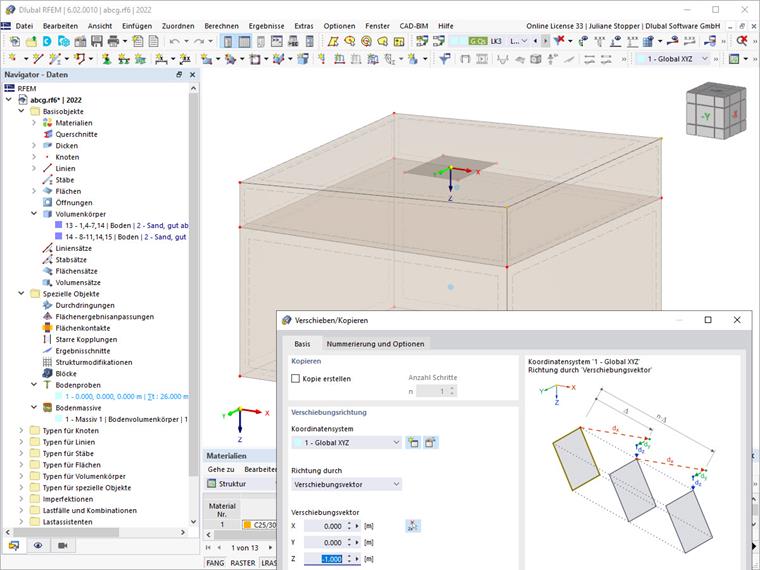

Die Bodenvolumenkörper können nun bearbeitet und die gewünschte Geometrie der Geländeoberfläche mit sämtlichen in RFEM 6 vorhandenen und bekannten Mitteln erzeugt werden. Dieser Schritt kann im Bild 3 nachvollzogen werden.

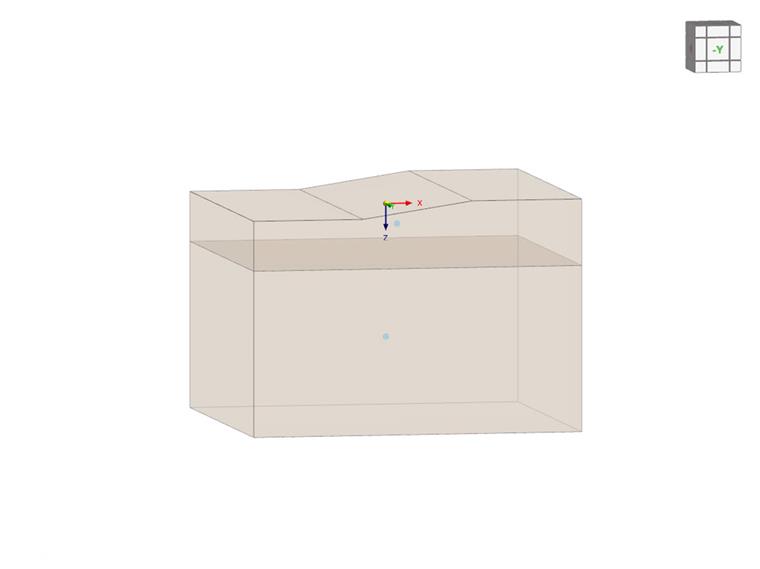

Im folgenden Bild ist beispielhaft eine nach den Schritten 1 bis 3 erzeugte Geometrie eines Bodenmassivs dargestellt.
