Geometrii tělesa podloží půdního masivu lze upravovat ručně, pokud ve vstupním dialogu půdního masivu nastavíme typ půdního masivu "Sada půdních těles".
Krok 1 (volitelný) - Půdní masiv ze zemních sond
Masiv lze nejdříve generovat ze zemních sond, aby bylo možné využít výhody generovaných půdních těles s materiály zeminy a hraničními plochami vrstev, které dostaneme z průzkumu podloží z dat zemních sond.

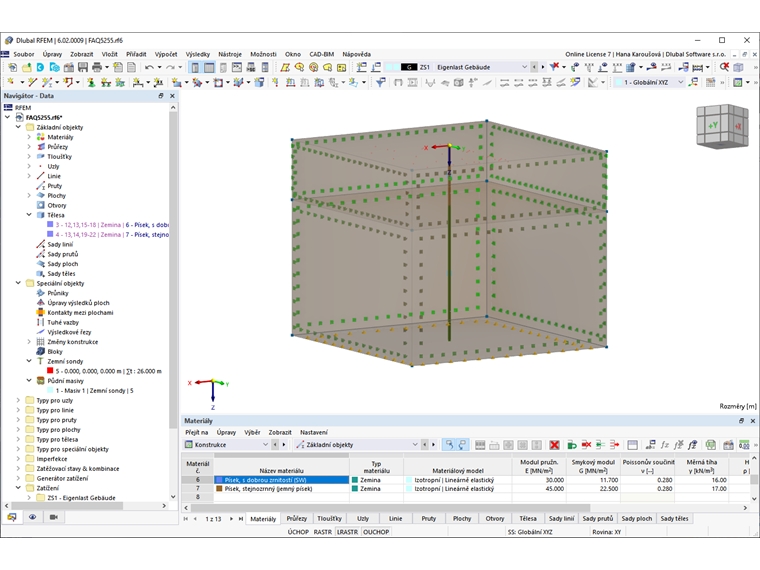

To je možné udělat v prvním kroku, jak je znázorněno na obrázku 1.
Krok 2 - Nastavení typu Sada půdních těles

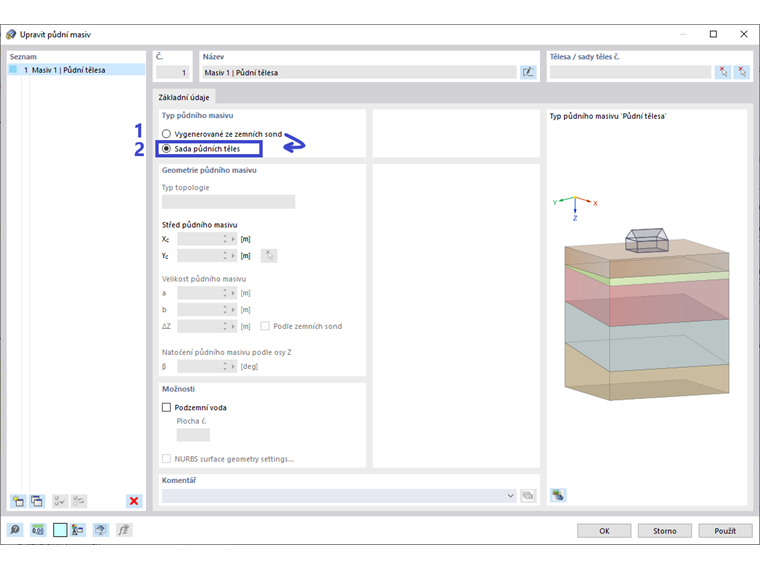

V druhém kroku lze změnit typ půdního masivu z (1) Vygenerovaného ze zemních sond na (2) Sada půdních těles. Po potvrzení tohoto kroku se zobrazí vypočítané souřadnice půdního masivu. Na obrázku 2 je tento krok znázorněn v dialogu pro půdní masiv.
Poznámka: Je třeba poznamenat, že tímto krokem se zruší stav „vygenerováno“; to mimo jiné způsobí, že se rozdělí propojení k zemním sondám, aby bylo možné provádět úpravy.
Krok 3 - Úprava geometrie půdních těles

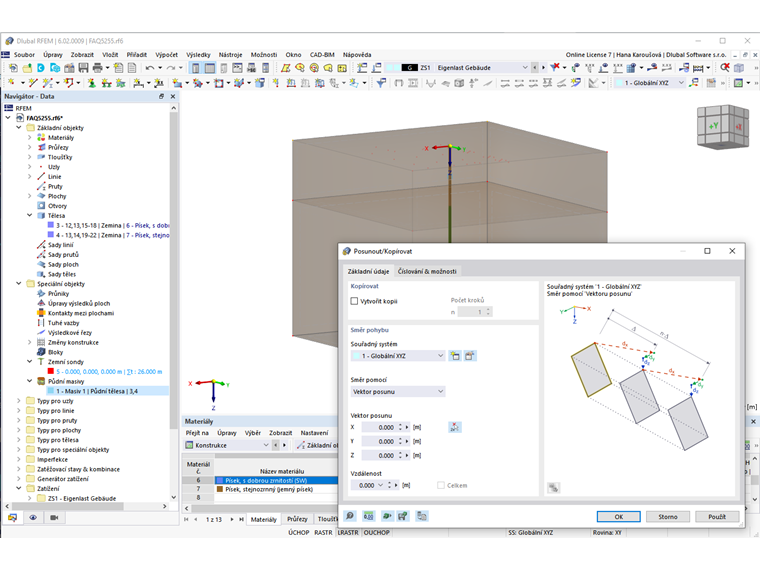

Půdní tělesa lze nyní upravovat a pomocí všech dostupných a známých prostředků programu RFEM 6 vytvořit požadovanou geometrii povrchu terénu. Tento krok je znázorněn na obrázku 3.

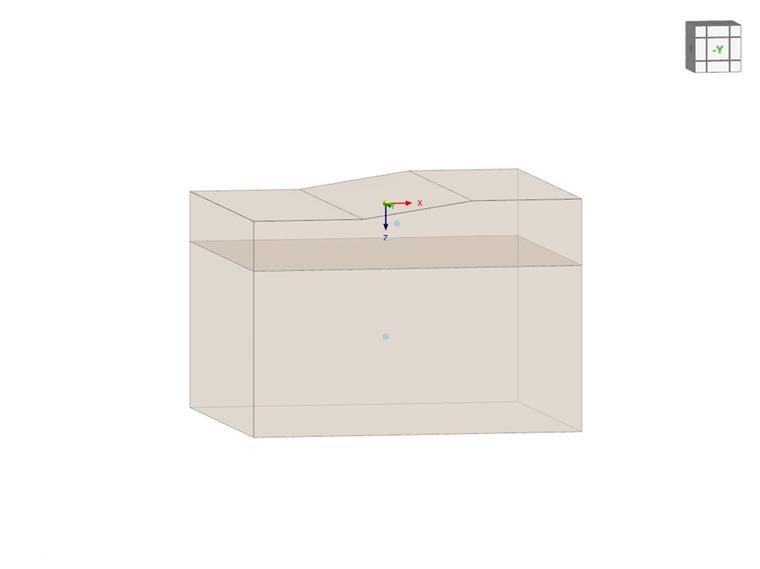

Na následujícím obrázku je znázorněn příklad geometrie půdního masivu vytvořené podle kroků 1 až 3.
