Respuesta:

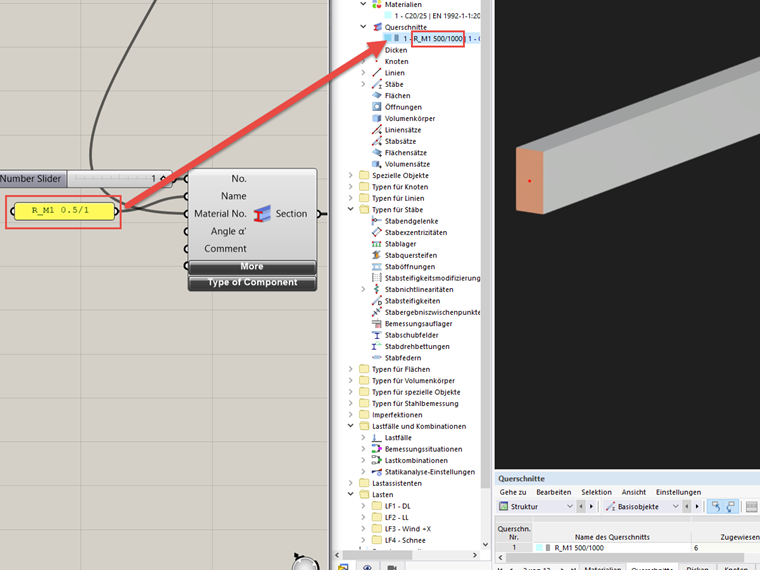

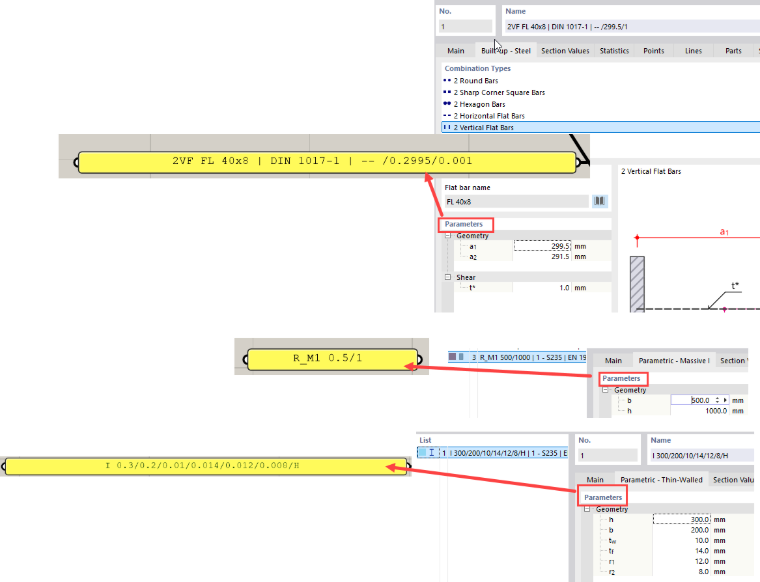

Para secciones paramétricas, la definición está en metros, ya que Grasshopper se refiere a las unidades del SI.
Exporte secciones paramétricas desde Grasshopper.
Recibo un error al introducir el nombre de una sección paramétrica (por ejemplo, R_M1 500/1000) en Grasshopper.
Autor
El Sr. Sivolgin apoya el desarrollo de productos en el área de interfaces.
