Antwort:

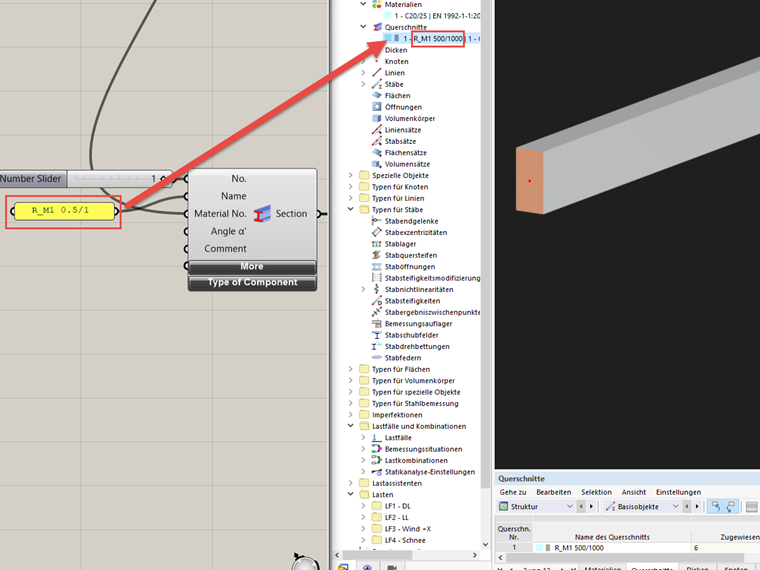

Für Parametrische Querschnitte erfolgt die Definition in Metern, da Grasshopper sich auf die SI-Einheiten bezieht.

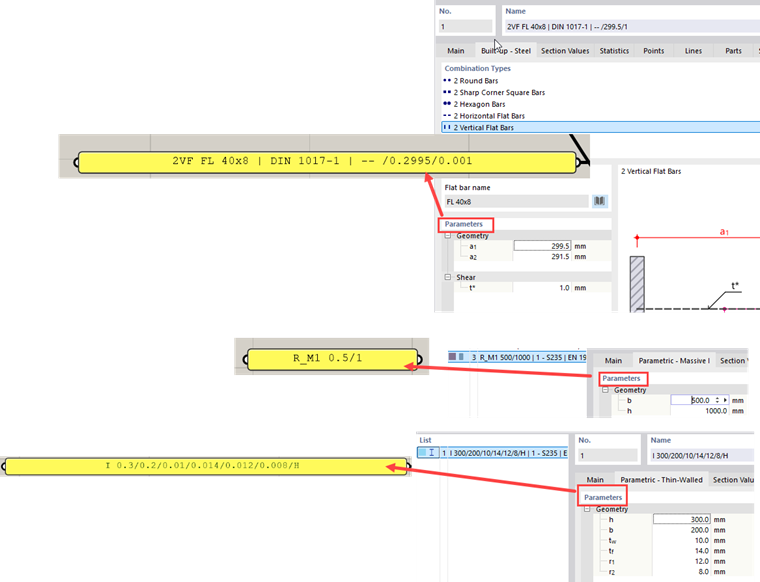

Parametrische Querschnitte aus Grasshopper exportieren.
Ich erhalte einen Fehler, wenn ich den Namen eines parametrischen Querschnitts (z. B. R_M1 500/1000) in Grasshopper eingebe.
Autor
Herr Sivolgin unterstützt die Produktentwicklung im Bereich der Schnittstellen.
