Odpověď:

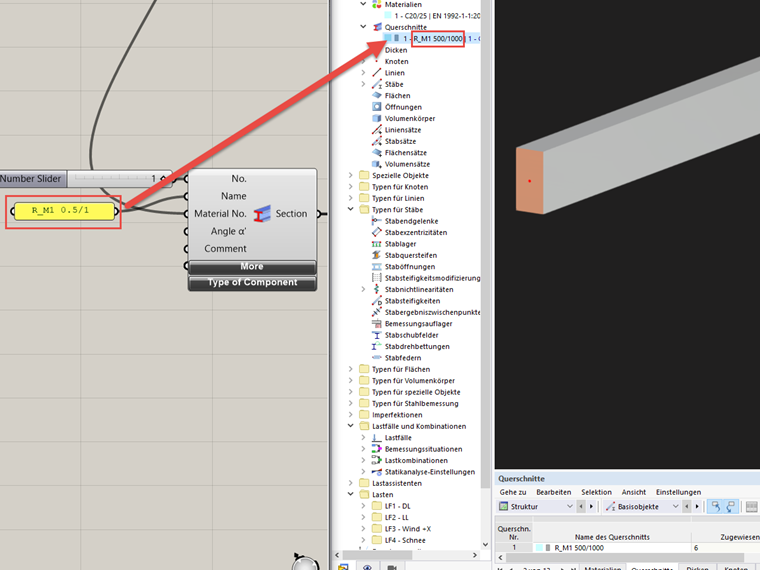

U parametrických průřezů musí být zadání v metrech, protože Grasshopper se vztahuje na základní jednotky SI.

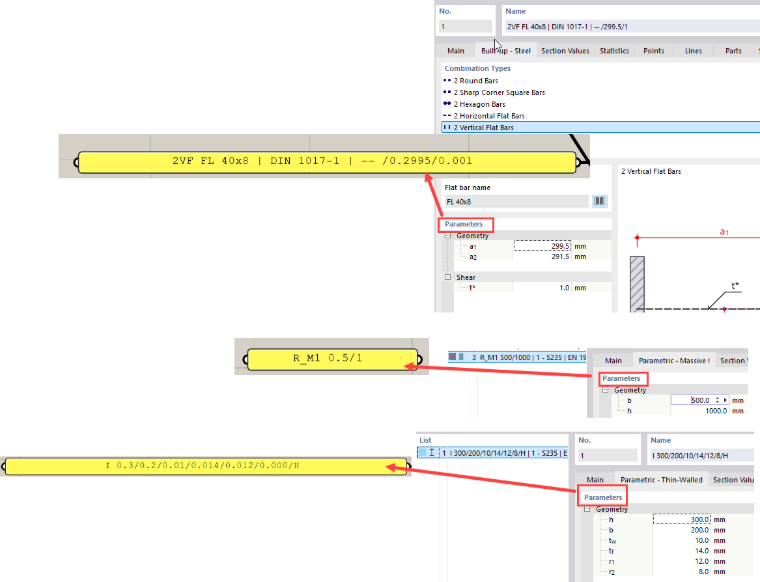

Export parametrických průřezů z programu Grasshopper.
Při zadávání názvu parametrického průřezu (např. R_M1 500/1000) v programu Grasshopper se mi zobrazí chyba.
Autor
Pan Sivolgin pracuje na vývoji produktů v oblasti rozhraní.
