Análisis de estabilidad de componentes estructurales con sección asimétrica

¿Es posible utilizar el método general según EN 1993-1-1, 6.3.4 para calcular componentes estructurales con una sección asimétrica en el complemento Cálculo de acero para RFEM 6 o RSTAB 9?


Respuesta:

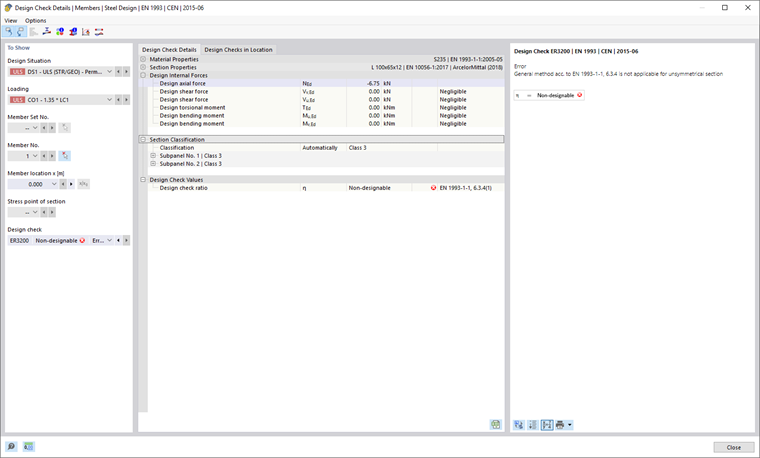

Según EN 1993-1-1, 6.3.4 (1), el método general permite el análisis de pandeo lateral y pandeo flexotorsional de componentes estructurales individuales, que están sometidos a carga en su plano principal e incluyen cualquier una sección simétrica, una altura variable y cualquier condición de contorno, así como el análisis de estructuras planas completas o estructuras parciales que consisten en dichos componentes. Por lo tanto, el cálculo de componentes estructurales con una sección asimétrica no es posible utilizando el método general. El complemento Cálculo de acero informa de un cálculo fallido y muestra el mensaje de error correspondiente.

El análisis de estabilidad se puede realizar como un cálculo de la sección según EN 1993-1-1, 5.2.2 (7) a, siempre que se realice un cálculo espacial según el análisis de segundo orden con las imperfecciones globales y locales aplicadas. Para modelar el pandeo lateral, es necesario determinar los esfuerzos internos según el análisis de pandeo torsional geométricamente no lineal con respecto a la torsión de alabeo. Entonces, solo es necesario realizar el análisis de la sección, ya que el cálculo cubre todos los efectos de estabilidad. Por lo tanto, este método de cálculo es aplicable a todas las secciones sometidas a cualquier carga.
Es posible considerar el alabeo de la sección como un grado de libertad adicional utilizando el complemento Alabeo por torsión.
