Limitation de l'échelle des valeurs aux valeurs positives

Foire Aux Questions

  • Foire Aux Questions (FAQ)

23 septembre 2022

005314

Jürgen Theilmann

Résultats

RFEM 6

RSTAB 9

Comment limiter l'affichage de l'échelle de valeurs dans RFEM 6 et RSTAB 9 aux valeurs positives ?

Réponse

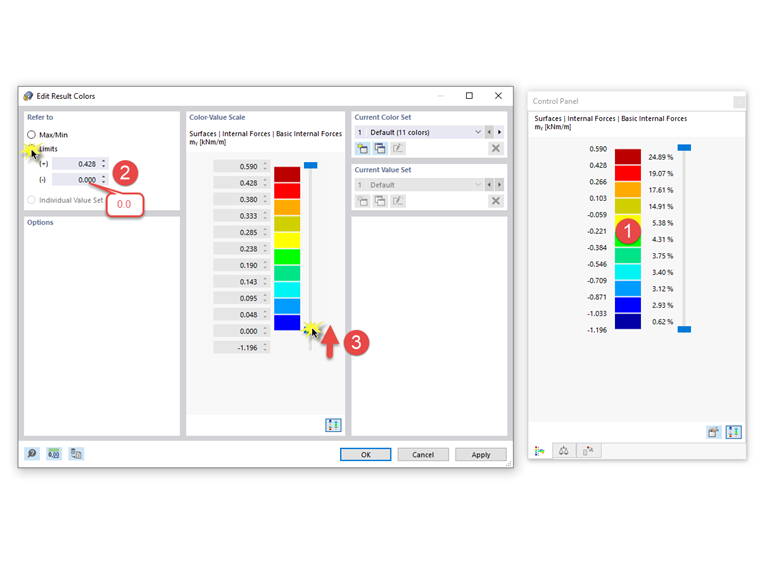

Pour définir l'échelle de valeurs sur une plage définie (par exemple uniquement les valeurs positives), double-cliquez sur l'échelle de couleurs du panneau de contrôle.

Dans la boîte de dialogue suivante, remplacez la référence « Max/Min » par « Limites » et définissez-y les valeurs limites manuellement (par ex. Min = 0,0).

Pour masquer complètement les plages de valeurs exclues dans le graphique, déplacez le curseur d'un niveau au minimum vers la droite de l'échelle de valeurs (voir la Figure 01).

Mots-clés

Échelle de valeurs Échelle de couleurs Panneau Positif Valeur Zone
