Domanda:

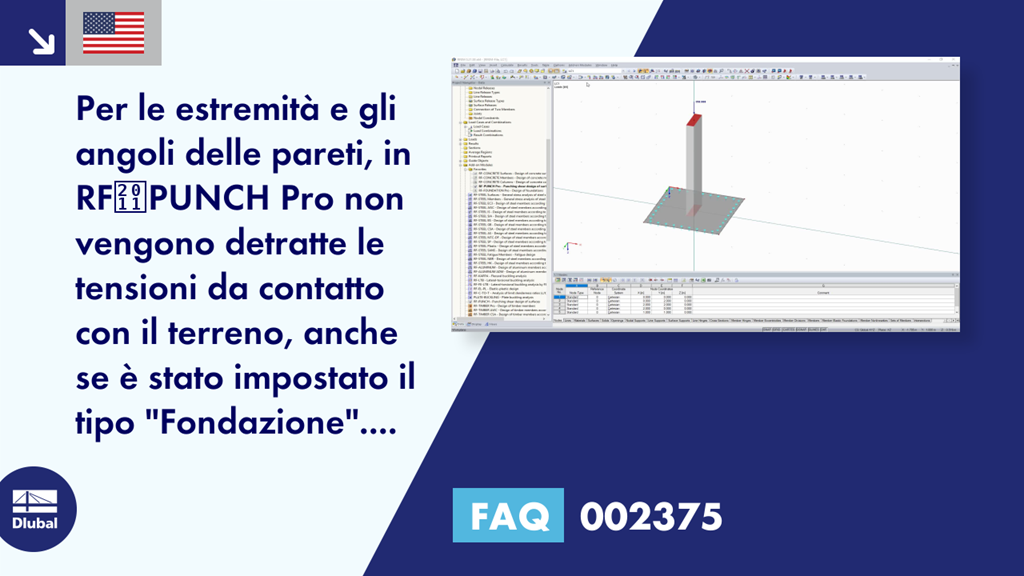

Per le estremità dei muri e gli angoli dei muri, nessuna tensione di contatto del terreno viene sottratta in RF-PUNCH Pro, anche se è stato impostato il tipo "Fondazione". Inoltre, non è possibile definire in alcun modo che le tensioni di contatto del terreno debbano essere sottratte. Perché è così?
Risposta:
Se si esegue una verifica a taglio -punzonamento per un angolo di muro o un'estremità di muro in corrispondenza di una soletta o di una piastra di fondazione, questa voce non è necessaria.
Poiché il carico di punzonamento è determinato in corrispondenza di un angolo della parete o di un'estremità della parete dalle forze di taglio nel perimetro di controllo quando si esegue la verifica a taglio di punzonamento, il rapporto del carico di superficie manca comunque all'interno del perimetro di controllo (fino all'applicazione del carico). Pertanto, anche questa voce non è necessaria nella finestra 1.5.
Se, tuttavia, si esegue il progetto a taglio -punzonamento per una singola colonna su una piastra di fondazione con il carico di punzonamento dalla forza normale di questa colonna, è possibile inserire il "Carico di superficie deducibile" alla fine della finestra "1.5 Nodi di taglio a punzonamento - Nodo di taglio a punzonamento - Dettagli ", che consente di determinare ΔV -Ed.
