Question :

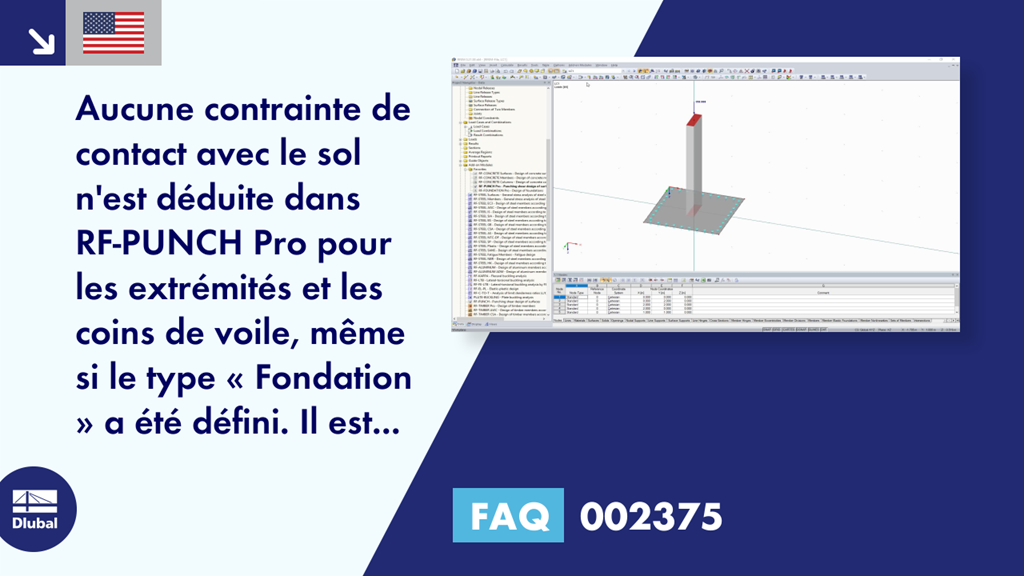

Pour les extrémités et les coins de murs, aucune contrainte de contact avec le sol n'est déduite dans RF-PUNCH Pro, même si le type «Fondation» a été défini. Il est également impossible d'y spécifier que les pressions de contact avec le sol doivent être déduites. Pourquoi ?
Réponse :
Si vous effectuez la vérification au poinçonnement d'un angle ou d'une extrémité de mur au niveau d'une dalle de sol ou d'une plaque de fondation, cette entrée n'est pas nécessaire.
Puisque la charge de poinçonnement est déterminée à partir des efforts tranchants du périmètre de contrôle au niveau d'un angle ou d'une extrémité de mur lors de la vérification du cisaillement par poinçonnement, le coefficient de la charge surfacique n'est de toute manière pas présent dans le périmètre de contrôle (jusqu'à l'application de la charge). Par conséquent, cette entrée n'est pas non plus nécessaire dans la fenêtre 1.5.
Si, cependant, vous effectuez la vérification du poinçonnement pour un poteau au niveau d'une dalle de fondation avec la charge de poinçonnement provenant de l'effort normal de ce poteau, vous pouvez entrer la «Charge surfacique déductible» à la fin de la fenêtre «1.5 Nœuds de cisaillement par poinçonnement - Nœud de poinçonnement - Détails », qui permet de déterminer ΔV-Ed.
