Domanda:

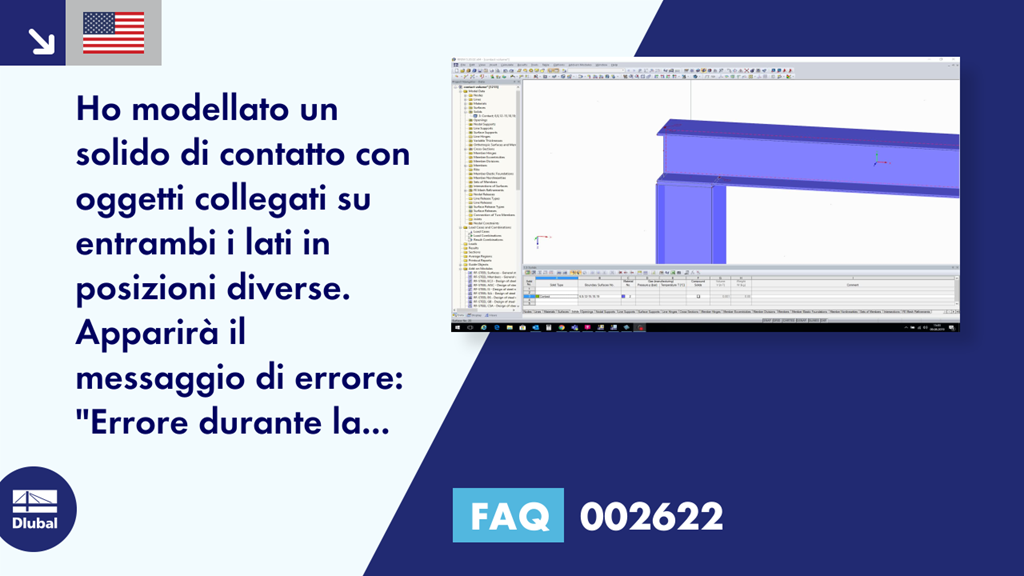

Ho modellato un solido di contatto con oggetti collegati su entrambi i lati in posizioni diverse. Apparirà il messaggio di errore: "Errore durante la generazione della mesh agli elementi finiti!"
Risposta:
Per generare la mesh agli EF, è necessario soddisfare le seguenti condizioni in questo caso:
Entrambe le superfici di contatto devono essere modellate in parallelo: tutti i nodi, le linee e gli oggetti integrati devono corrispondere, anche se non viene utilizzato un oggetto su una delle superfici di contatto.
Per generare anche la mesh EF considerando eventuali oggetti inutilizzati, attivare l'opzione "Integra oggetti non utilizzati nelle superfici" nelle impostazioni della mesh EF (vedere la Figura 02).
