Frage:

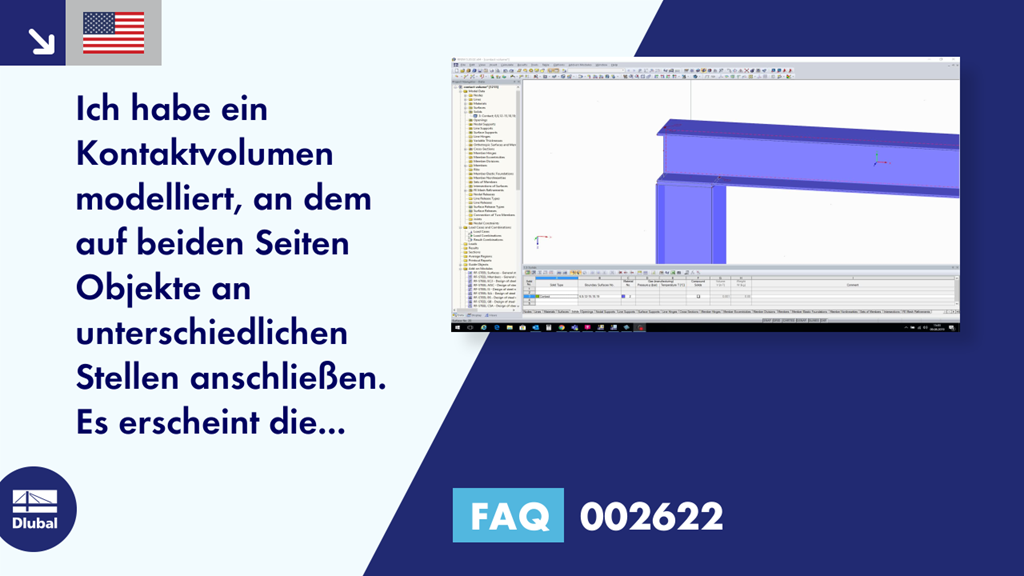

Ich habe ein Kontaktvolumen modelliert, an dem auf beiden Seiten Objekte an unterschiedlichen Stellen anschließen. Es erscheint die Fehlermeldung "Fehler beim Generieren des FE-Netzes!".
Antwort:
Zur Generierung des FE-Netzes sind sind in diesem Fall folgende Bedingungen einzuhalten:
Die beiden Kontaktflächen müssen parallel modelliert sein: Alle Knoten, Linien sowie integrierte Objekte müssen übereinstimmen, auch wenn ein Objekt an einer der Kontaktflächen keine Verwendung hat.
Damit auch unter Berücksichtigung evtl. nicht benutzter Objekte ein FE-Netz generiert werden kann, ist innerhalb der FE-Netz-Einstellungen die Option "Nicht verwendete Objekte in die Flächen integrieren" zu aktivieren (siehe Bild 2).
