[EN] FAQ 004114 | In un sistema strutturale non lineare, alcuni casi di carico non convergono. Tuttavia, carica ...

Domanda:
In un sistema strutturale non lineare, alcuni casi di carico non convergono. Tuttavia, le combinazioni di carico possono essere calcolate senza problemi. Perché?

Risposta:
Quando si definiscono le non linearità, come il cedimento del vincolo esterno in trazione, può accadere che alcuni casi di carico non possano essere calcolati. Se questi sono i carichi che non possono verificarsi senza altri carichi stabilizzanti, la risoluzione del problema è semplice: È possibile impostare i casi di carico su "Non calcolare". Come il risultato, le combinazioni di carico sono considerate solo nell'opzione "Calcola tutto" del processo di calcolo. Questo è possibile perché alcuni carichi non possono mai apparire senza un carico permanente, ad esempio.

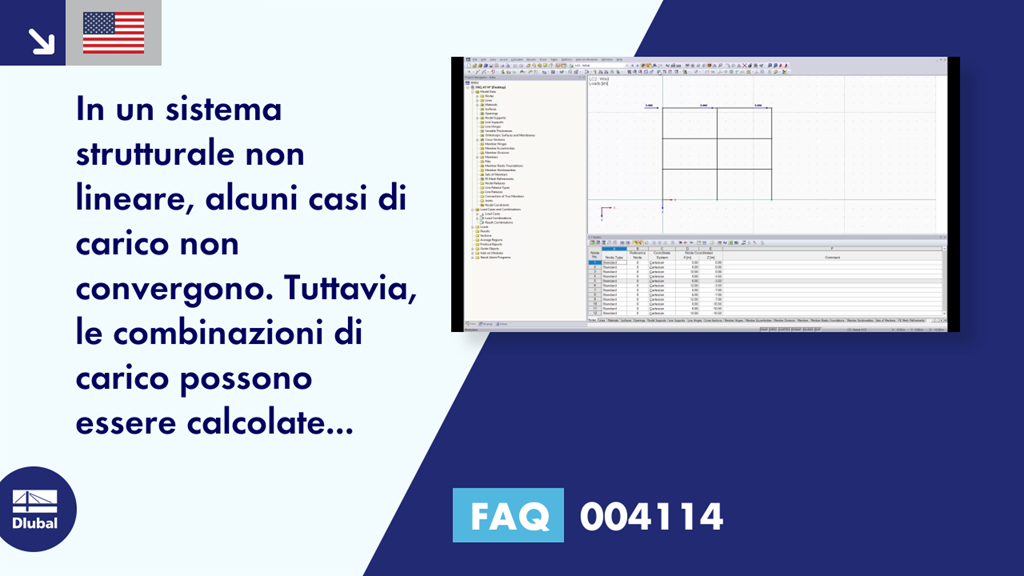

Nell'esempio allegato, è chiaramente evidente che il sistema strutturale si piegherebbe nel caso del carico del Vento, e quindi non si trova alcuna convergenza. Al contrario, è possibile calcolare la combinazione di carico, dove il carico permanente e il vento sono combinati senza alcun problema perché il carico permanente stabilizza il sistema.
