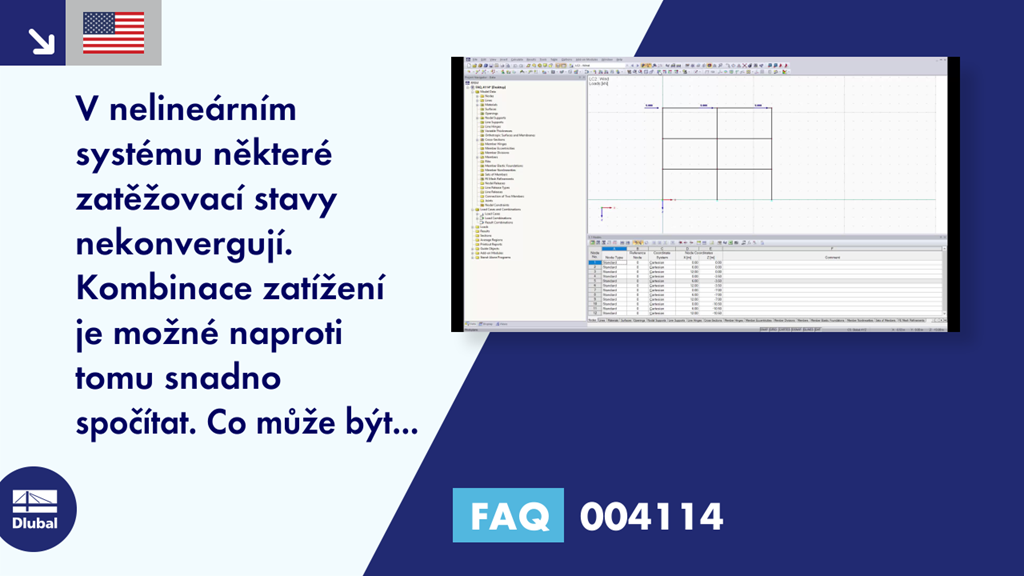

[EN] FAQ 004114 | V nelineárním systému některé zatěžovací stavy nekonvergují. Kombinace zatížení je možné naproti tomu snadno spočítat.

Dotaz:
V nelineárním systému některé zatěžovací stavy nekonvergují. Kombinace zatížení je možné naproti tomu snadno spočítat. Co může být příčinou?

Odpověď:
Při definování nelinearit jako je například neúčinnost podpory v tahu, se může stát, že některé zatěžovací stavy nebude možné spočítat. Pokud by se přitom jednalo o zatížení, které se nemohou vyskytovat bez dalších stabilizujících zatížení, je řešení jednoduché. Zatěžovací stavy lze nastavit na "Nepočítat". Při postupu výpočtu s možností "Spočítat vše" se spočítají pouze kombinace zatížení. To je možné, protože například některá zatížení se nikdy nemohou vyskytnout bez vlastní tíhy.

V přiloženém příkladu je dobře vidět, že v případě zatížení větrem může dojít ke klopení systému, a tudíž nebude nalezena žádná konvergence. Naopak je možné kombinaci zatížení, v níž se kombinují vlastní tíha a vítr, bez problémů spočítat, protože vlastní tíha systém stabilizuje.
