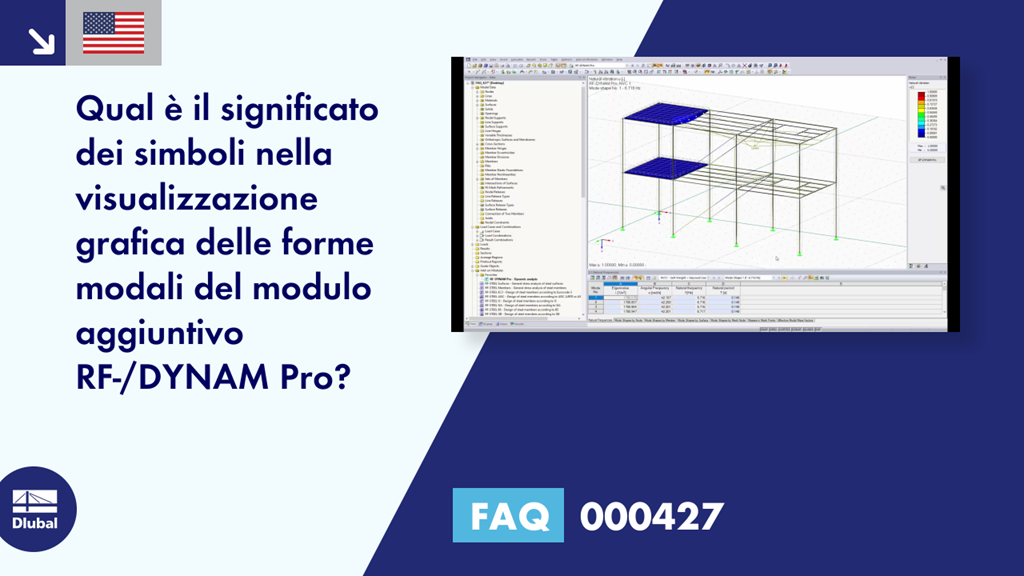

[IT] FAQ 000427 | Qual è il significato dei simboli nella visualizzazione grafica delle forme modali del ...

Name: [IT] FAQ 000427 | Qual è il significato dei simboli nella visualizzazione grafica delle forme modali del ...
Uploaded: 2019-11-26T00:00:00+01:00

Domanda:
Qual è il significato dei simboli nella visualizzazione grafica delle forme modali del modulo aggiuntivo RF-/DYNAM Pro?

Risposta:
I simboli nel grafico RF-/DYNAM Pro dovrebbero indicare la rotazione torsionale locale delle aste.

Poiché le aste nel grafico sono relative all'asse baricentrico, non c'è altro modo per riconoscere le rotazioni. Per questo motivo, è stata selezionata la visualizzazione con la linea verticale corta con i cerchi finali piccoli.

Nell'animazione, puoi vedere che questi simboli ruotano e quindi rappresentano le rotazioni.
