Question :

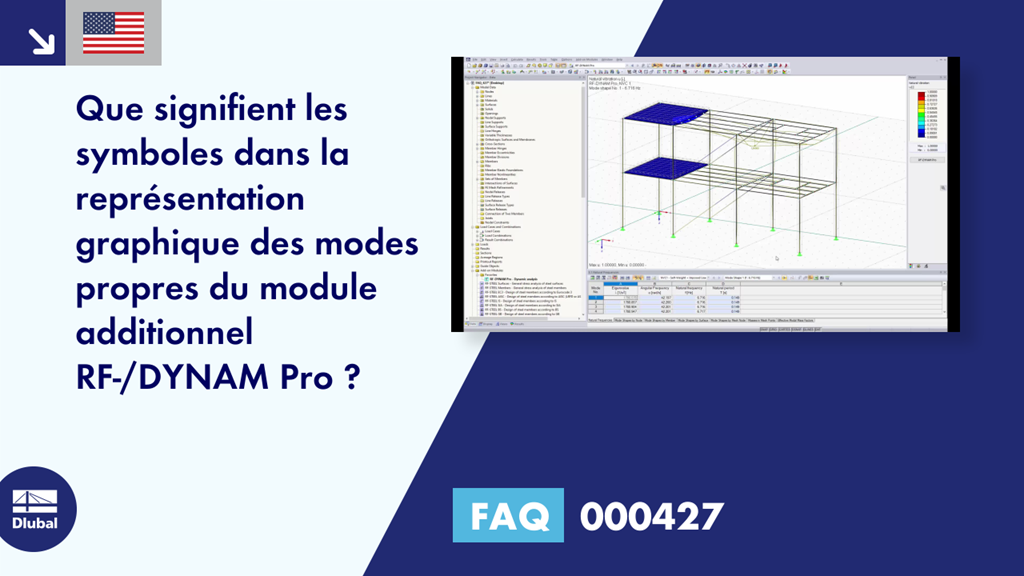

Que signifient les symboles dans la représentation graphique des modes propres du module additionnel RF-/DYNAM Pro ?
Réponse :
Les symboles dans le graphique RF-/DYNAM Pro indiquent la rotation de torsion locale des barres.
Les barres dans le graphique étant liées à l’axe de gravité, il n'y a pas d’autre moyen de reconnaître les rotations. C'est pourquoi l’affichage par une ligne verticale courte avec de petits cercles aux extrémités a été sélectionné.
Dans l’animation, vous pouvez voir que ces symboles tournent et représentent donc les rotations.
