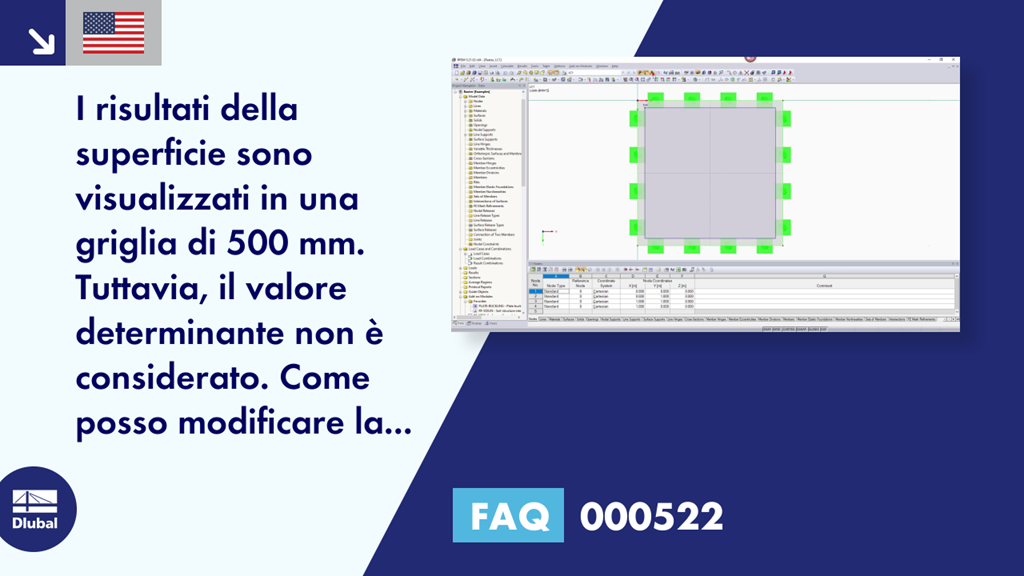

[IT] FAQ 000522 | I risultati della superficie sono visualizzati in una griglia di 500 mm. Tuttavia, ...

Domanda:
I risultati della superficie sono visualizzati in una griglia di 500 mm. Tuttavia, il valore determinante non è considerato. Come posso modificare la distanza della griglia?

Risposta:
I risultati della tabella vengono visualizzati nei punti della griglia di ciascuna superficie. Anche la relazione di calcolo utilizza questa griglia.

Fare doppio clic sulla superficie per aprire la finestra di dialogo "Modifica superficie". Quindi, seleziona la scheda "Griglia".

Ora, inserisci le distanze b e h che si adattano alla geometria del modello. La casella di controllo "Definito dall'utente" consente anche di effettuare le impostazioni individuali (origine della griglia, rotazione).
