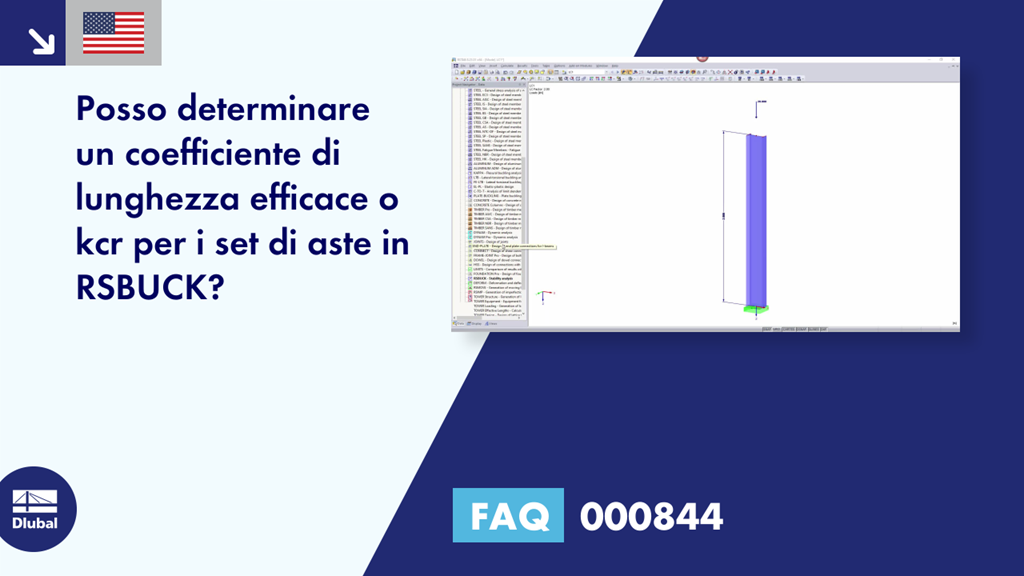

[IT] FAQ 000844 | Posso determinare un coefficiente di lunghezza efficace o kcr per i set di aste in RSBUCK ...

Se un'asta è supportata lateralmente per evitare instabilità dovuta a una forza assiale di compressione, è necessario assicurarsi che il vincolo laterale sia effettivamente in grado di prevenire l'instabilità. Pertanto, lo scopo di questo articolo è determinare la rigidezza elastica ideale di un vincolo esterno laterale utilizzando il modello Winter.

Questo articolo tecnico analizza gli effetti della rigidezza degli collegamenti sulla determinazione delle forze interne e la progettazione delle connessioni usando l'esempio di un telaio in acciaio a due piani, a due falde.

Con i moduli aggiuntivi RF-STABILITY o RSBUCK per RFEM e RSTAB, è possibile eseguire analisi di autovalori per strutture di aste al fine di determinare i coefficienti di vincolo. I coefficienti di vincolo possono quindi essere utilizzati per il progetto di stabilità.

RSBUCK determina i modi di instabilità più sfavorevoli di una struttura. Generalmente non è possibile in termini di metodo di calcolo escludere autovalori inferiori dall'analisi e, allo stesso tempo, tentare di determinare autovalori superiori. Con RSBUCK, è possibile determinare fino a 10.000 autovalori più bassi di un sistema strutturale.

Per impostazione predefinita, RSBUCK utilizza il valore medio delle forze assiali che si verificano sulle singole aste per calcolare gli autovalori/coefficienti di carico critico. Opzionalmente, il modulo può anche elaborare la forza assiale più sfavorevole di un'asta. La determinazione dei modi di instabilità viene eseguita mediante un'analisi degli autovalori per l'intera struttura. Per questo, viene utilizzato un risolutore di equazioni iterativo.

Devi solo specificare i seguenti due valori:

• il numero massimo di iterazioni
• il limite di rottura

Poiché una soluzione esatta è approssimata il più vicino possibile, ma non viene mai raggiunta, RSBUCK termina il processo di calcolo dopo il numero specificato di passaggi di iterazione. Nel caso di un problema di convergenza, il limite di break-off determina il momento in cui una soluzione approssimativa può essere considerata come un risultato esatto. I problemi di divergenza non hanno soluzione.

RSBUCK si distingue per la facilità d'uso, la chiara disposizione dei dati e la grande facilità d'uso. Con solo pochi clic del mouse, è possibile definire il numero di modi di instabilità da calcolare, nonché il caso di carico da considerare.

I dati strutturali e le condizioni al contorno definite nei casi di carico selezionati vengono importati automaticamente. Alternativamente, è possibile modificare le forze assiali importate o inserire manualmente nuovi valori. È anche possibile creare ulteriori casi RSBUCK per eseguire diverse analisi ciascuna con diverse condizioni al contorno.

Inoltre, in RSBUCK, per aumentare la chiarezza della rappresentazione dei risultati è possibile impostare le unità individualmente. Se le forze interne di RSTAB non sono disponibili quando si avvia il modulo RSBUCK, il programma calcola le forze interne necessarie automaticamente prima della determinazione dei valori di instabilità.

I risultati dell'analisi di instabilità sono visualizzati in tabelle di risultati e grafici chiaramente organizzati. Inoltre, grazie all'integrazione tra RSBUCK e RSTAB, è possibile modificare tutti i risultati nella relazione di calcolo in funzione delle proprie necessità.

Inoltre, è possibile esportare facilmente tutte le tabelle dei risultati in MS Excel o in un file CSV. Un menu di trasferimento speciale definisce tutte le specifiche richieste per l'esportazione.
