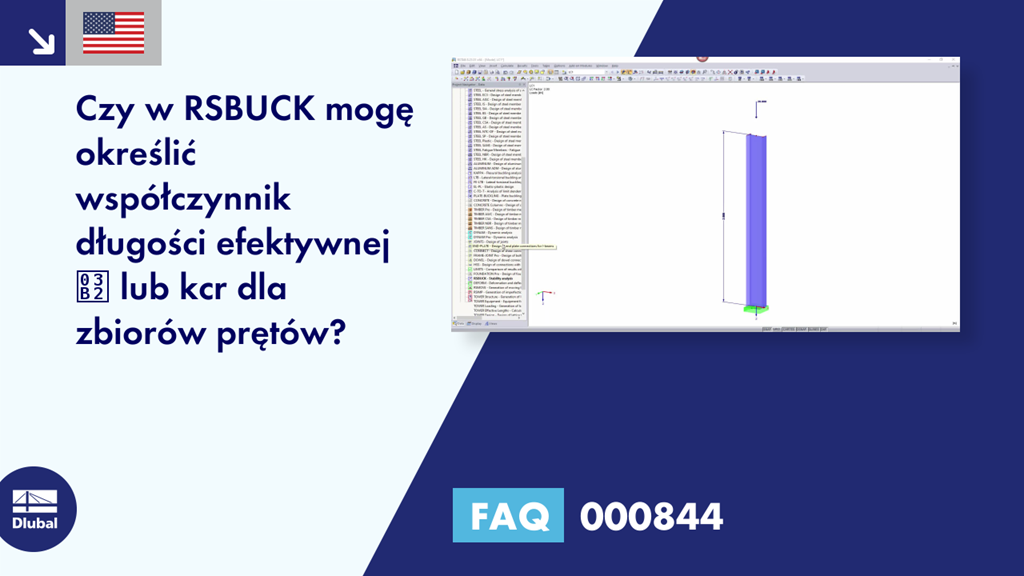

[PL] FAQ 000844 | Czy potrafię określić efektywny współczynnik długości β lub kcr dla zbiorów prętów w RSBUCK ...

Jeżeli pręt posiada podparcie poprzeczne, zapobiegające wyboczeniu spowodowanemu przez ściskającą siłę osiową, należy upewnić się, że podpora boczna jest na tyle sztywna, aby rzeczywiście zapobiec wyboczeniu. Dlatego też celem niniejszego artykułu jest określenie idealnej sztywności sprężystej podpory bocznej z wykorzystaniem modelu Wintera.

W poniższym artykule, na przykładzie dwukondygnacyjnej stalowej ramy, przeanalizowano wymiarowanie połączeń oraz wpływ sztywności tych połączeń na wartości sił wewnętrznych w elementach konstrukcji.

Dzięki modułom dodatkowym RF-STABILITY lub RSBUCK dla RFEM i RSTAB, możliwe jest przeprowadzenie analizy wartości własnych dla konstrukcji prętowych w celu określenia współczynników długości efektywnej. Współczynniki te można następnie wykorzystać do obliczeń stateczności.

RSBUCK określa najniekorzystniejsze kształty wyboczeniowe konstrukcji. Z reguły nie jest możliwe wykluczenie niższych wartości własnych z analizy i jednoczesne podjęcie próby określenia wyższych wartości własnych. Przy użyciu RSBUCK można określać do 10000 najniższych wartości własnych systemu konstrukcyjnego.

W celu obliczenia wartości własnych lub współczynników obciążenia krytycznego, moduł RSBUCK domyślnie wykorzystuje średnią wartość sił osiowych pojawiających się w poszczególnych prętach. Moduł może także opcjonalnie pracować z najniekorzystniejszą siłą osiową w pręcie. Określanie kształtów wyboczeniowych prowadzone jest poprzez analizę wartości własnej dla całej konstrukcji. W trakcie tego określania, program wykorzystuje iteracyjne rozwiązywanie równań.

Użytkownik musi określić jedynie dwie wartości:

• maksymalną ilość iteracji
• granica wytrzymałości

Ponieważ dokładne rozwiązanie jest przybliżane tak blisko, jak jest to pożądane, ale nigdy nie zostaje osiągnięte, RSBUCK kończy proces obliczeń po określonej liczbie kroków iteracyjnych. W przypadku problemu zbieżności, granica załamania określa moment, w którym rozwiązanie przybliżone może być traktowane jako wynik dokładny. Dla problemów rozbieżności, nigdy nie będzie rozwiązania.

RSBUCK wyróżnia się łatwą obsługą, przejrzystym układem danych i łatwością obsługi. Za pomocą kilku kliknięć myszą można zdefiniować liczbę kształtów wyboczeniowych do obliczenia, a także przypadek obciążenia, który zostanie uwzględniony.

Dane konstrukcyjne i warunki brzegowe ustawione w wybranym przypadku obciążenia, importowane są automatycznie. Można również edytować zaimportowane siły osiowe lub ręcznie wprowadzać nowe wartości. Możliwe jest również tworzenie dalszych przypadków RSBUCK w celu przeprowadzenia kilku analiz, każdy z innymi warunkami brzegowymi.

Oprócz tego, ze względu na przejrzystość podczas prezentowania wyników, można indywidualnie dostosować jednostki w RSBUCK. Jeżeli siły wewnętrzne z programu RSTAB nie są dostępne podczas uruchamiania modułu RSBUCK, program ten automatycznie obliczy wymagane siły wewnętrzne przed określeniem wartości wyboczenia.

Wyniki analizy wyboczenia są wyświetlane w przejrzyście ułożonych tabelach i grafikach. Dzięki integracji modułu RSBUCK z programem RSTAB, można szczegółowo dostosować wszystkie wyniki w protokole wydruku według własnych potrzeb.

Ponadto wszystkie tabele można łatwo wyeksportować do programu MS Excel lub do pliku CSV. Wszystkie specyfikacje wymagane dla eksportu są definiowane w specjalnym menu transferowym.
