[EN] FAQ 004470 | Bei der Eingabe der Geometrie meiner Rippendecke aus Holz erhalte ich immer die...

Domanda:

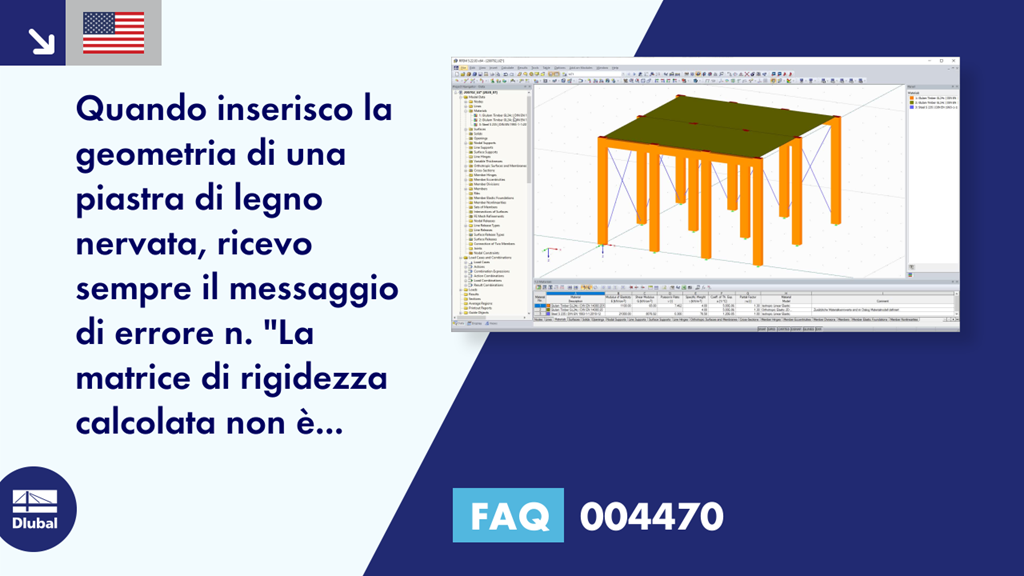

Bei der Eingabe der Geometrie meiner Rippendecke aus Holz erhalte ich immer die Fehlermeldung 30343: "Die berechnete Steifigkeitsmatrix ist nicht positiv definit". Wie kann ich die Fläche definieren?

Risposta:
Bei der Verwendung von Holzmaterialien in RFEM werden Sie beim Anlegen darauf hingewiesen, dass das Materialmodell "Isotrop linear elastisch" nur für die Berechnung mit Stäben in Ordnung ist, da die Querdehnzahl sehr groß ist. Für Flächen muss ein anderes Materialmodell gewählt werden.

Falls Sie der Fläche das Material mit orthotropen Materialmodell zugewiesen haben, sind gewisse Orthotropie-Typen nicht auswählbar. Eine Verwendung dieses Materials ist für Rippendecken nicht vorgesehen.

Haben Sie jedoch das Material mit isotrop linear elastischem Materialmodell der Fläche zugewiesen, so können Sie auf alle Orthotropie-Typen zugreifen.

Es kommt dann bei der Eingabe der Geometrie für die Rippendecke aufgrund des falsch zugewiesenen Holzmaterials für die Fläche zur Fehlermeldung 30343: "Die berechnete Steifigkeitsmatrix ist nicht positiv definit".
