Pytanie:

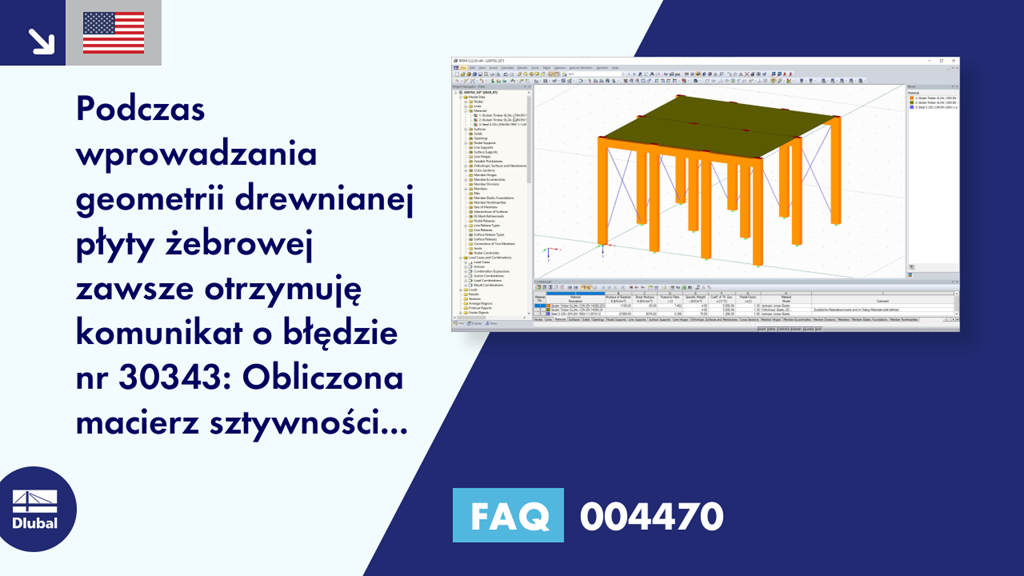

Podczas wprowadzania geometrii drewnianej płyty żebrowanej zawsze otrzymuję komunikat o błędzie nr 30343: Obliczona macierz sztywności nie jest dodatnio określona. Jak zdefiniować powierzchnię?
Odpowiedź:
W przypadku stosowania materiałów drewnianych w programie RFEM podczas tworzenia materiału pojawia się komunikat, że „izotropowy liniowo sprężysty” model materiału jest prawidłowy tylko do obliczeń z wykorzystaniem prętów, ponieważ współczynnik Poissona jest bardzo duży. W przypadku powierzchni należy wybrać inny model materiałowy.
Jeżeli do powierzchni został przydzielony materiał z ortotropowym modelem materiałowym, nie można użyć niektórych typów ortotropii. Ten materiał nie może być stosowany w przypadku płyt żebrowych.
Jeżeli jednak materiał został przydzielony do powierzchni za pomocą izotropowego liniowo sprężystego modelu materiałowego, dostępne są wszystkie typy ortotropii.
Podczas wprowadzania geometrii dla płyty żebrowej pojawia się Błąd nr 30343 ze względu na błędnie przypisany materiał drewniany dla powierzchni: Obliczona macierz sztywności nie jest dodatnio określona.
