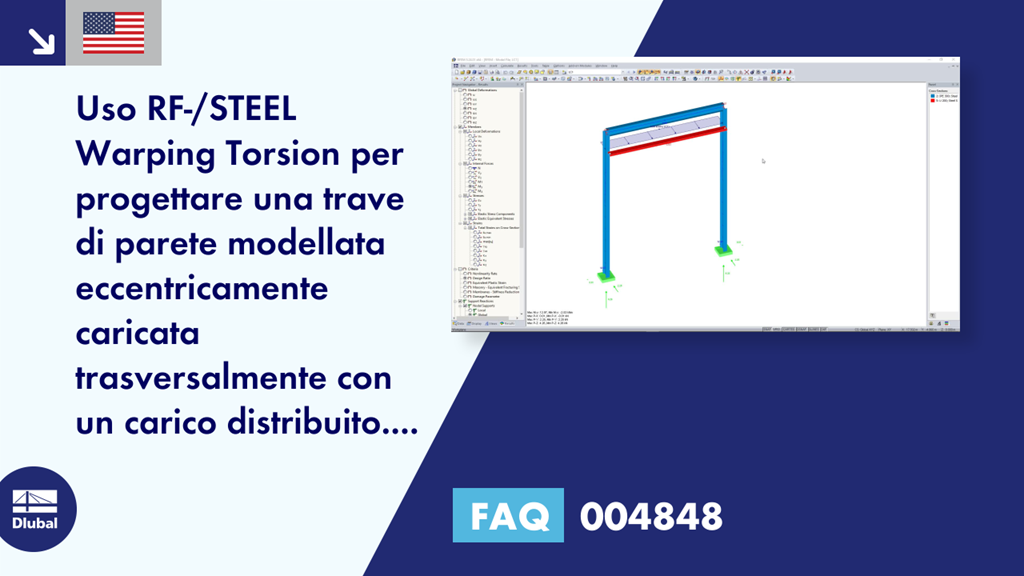

[EN] FAQ 004848 | Progetto una trave da parete modellata eccentricamente in RF-/STEEL Warping Torsion ...

Domanda:
Progetto una trave di parete modellata eccentricamente in RF-/STEEL Warping Torsion, che viene caricata trasversalmente con un carico distribuito. Mentre i momenti flettenti nel programma principale risultano nulli all'inizio e alla fine dell'asta a causa delle cerniere, il modulo aggiuntivo RF-/STEEL Warping Torsion visualizza i momenti in queste posizioni, il che riduce erroneamente il momento della campata.
Come ottengo i momenti al contorno uguali a zero a questo punto?

Risposta:
Poiché il modulo aggiuntivo RF-/STEEL EC3 o RF-/STEEL Warping Torsion ha un proprio risolutore, è necessario considerare anche le eccentricità.

Pertanto, si consiglia di regolare le eccentricità del vincolo esterno all'interno del modulo aggiuntivo, vedi Figura 01.

Pertanto, il momento in campata diventa massimo e i momenti al contorno nulli, vedere la Figura 02.
