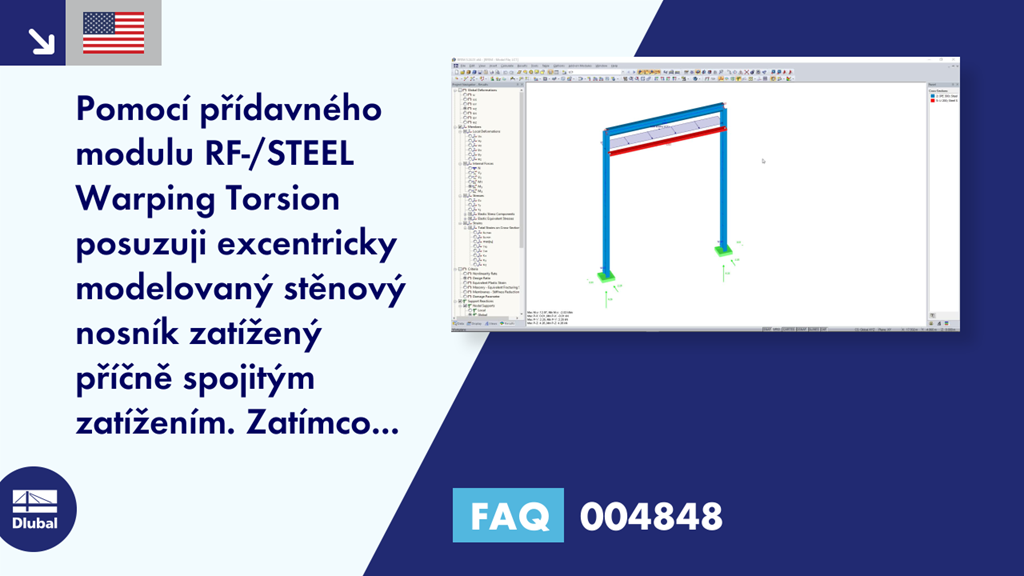

[EN] FAQ 004848 | V RF-/STEEL Warping Torsion posuzuju excentricky modelovanou stěnovou příčel, která je příčně zatížena rovnoměrným zatížením. Zatímco ohybové momenty v hlavním programu jsou na začátku a na konci prutu na základě kloubů podle očekávání nulové, RF-/STEEL Warping Torsion poskytuje na těchto místech momenty, čímž se nesprávně redukuje moment v poli.<div>Jak dostanu na tomto místě nulové okrajové momenty?</div>

Naučte se jednoduše pracovat s programy Dlubal Software

  • Dlubal Software | Videa

Video

První kroky s programem RFEM

První kroky

Nabízíme tipy a tipy, jak začít se základním programem RFEM.

Chcete-li sledovat toto video, přijměte prosím marketingové cookies.

Dotaz

V RF-/STEEL Warping Torsion posuzuju excentricky modelovanou stěnovou příčel, která je příčně zatížena rovnoměrným zatížením. Zatímco ohybové momenty v hlavním programu jsou na začátku a na konci prutu na základě kloubů podle očekávání nulové, RF-/STEEL Warping Torsion poskytuje na těchto místech momenty, čímž se nesprávně redukuje moment v poli.
Jak dostanu na tomto místě nulové okrajové momenty?

Odpověď

Protože přídavný modul RF-/STEEL EC3 respektive RF-/STEEL Warping Torsion má svůj vlastní řešič, je zde nutné také zohlednit excentricity.

Proto se doporučuje upravit excentricity podpory v modulu, viz Obrázek 01.

Obrázek 01 - Úprava excentricity v přídavném modulu

Tak se moment v poli stane maximálním a okrajové momenty se nastaví na nulu, viz Obrázek 02.

Obrázek 02 - Průběh ohybového momentu stěnové příčle
