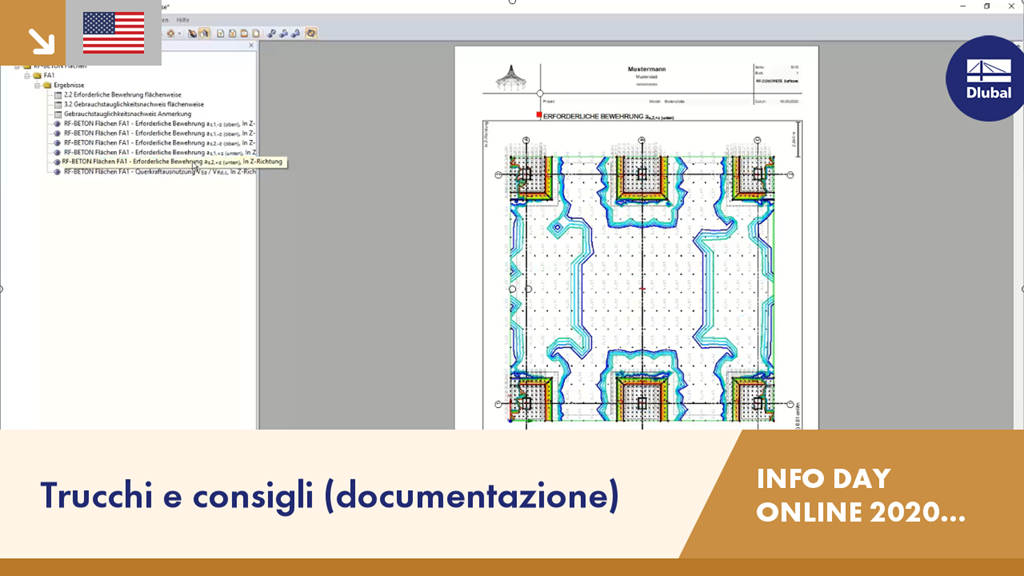

Nella quarta parte della registrazione del Dlubal Info Day Online, Paul Kieloch mostra la documentazione grafica dei risultati di RF-CONCRETE Surfaces usando l'esempio di un solaio.
Trucchi e consigli (documentazione) | RFEM | Info Day Online | 15.12.2020 | 4/4
Hai delle domande?
2024-04-30
Corso di formazione online
2024-05-08
Corso di formazione online
2024-10-23
Corso di formazione online
2024-11-13
Corso di formazione online
2024-11-20
Corso di formazione online
Progetto cliente
Durata: 00:00:00 min
Durata: 00:00:00 min
Progetto cliente
Durata: 00:00:00 min
Progetto cliente
Durata: 00:00:00 min
Progetto cliente
Durata: 00:00:00 min
Durata: 00:00:00 min
Durata: 00:00:00 min
Knowledge Base
Durata: 00:01:09 min
RFEM offre diverse opzioni per la visualizzazione grafica dei risultati che sono stati determinati in RF-CONCRETE Surfaces. Questo articolo offre una panoramica di queste opzioni.
Per carichi uniformemente distribuiti secondo EN 1992-1-1 (Eurocodice 2), la sezione di progetto per l'armatura a taglio può essere posizionata alla distanza d dal bordo anteriore del vincolo esterno. Pertanto, per l'armatura a taglio, la forza di taglio applicata è ridotta a VEd,red. Tuttavia, per analizzare la resistenza a taglio massima di progetto VRd,max, viene applicata la forza di taglio totale.
Per simulare una distanza dal vincolo esterno in un collegamento tra aste, è possibile utilizzare la funzione "Diagramma" per i vincoli interni delle aste. Per utilizzare questa funzione, definire prima il grado di libertà corrispondente al vincolo. Quindi, è possibile selezionare la funzione "Diagramma" dall'elenco a discesa.
In RF-/FUND Pro hat der Anwender die Möglichkeit, den Anteil der entlastenden Bodenpressungen mittels des Faktors kred frei zu wählen.
L'estensione di una relazione di calcolo può essere modificata individualmente utilizzando criteri di selezione. È possibile creare modelli di stampa basati su relazioni di calcolo esistenti e riutilizzarli per altri progetti.
La finestra di dialogo Dati di base include una vasta gamma di norme e l'opzione per creare combinazioni automaticamente. Sono disponibili le seguenti norme:
-
EN 1990:2002 -
EN 1990 + EN 1995:2004 (Legno)
-
EN 1990 + EN 1991-2; Ponti stradali
-
EN 1990 + EN 1991-3; Azioni indotte da gru e da macchinari
-
EN 1990 + EN 1997
-
secondo DIN 1055-100:2001-03 -
DIN 1055-100 + DIN 1052:2004-08 (legno)
-
DIN 1055-100 + DIN 18008 (Vetro)
-
DIN 1052 (semplificato) (legno)
-
DIN 18800:1990
-
ASCE 7-10 -
ASCE 7-10 NDS (Legno)
-
ACI 318-14
-
IBC 2015
-
CAN/CSA S 16.1-94:1994 -
NBCC: 2005
-
NBR 8681 -
IS 800:2007 -
SIA 260:2003 -
SIA 260 + SIA 265:2003 (legno)
-
BS 5950-1:2000 -
GB 50009-2012 -
CTE DB-SE
Per le normative europee sono disponibili le seguenti Appendici Nazionali (AN):
-
DIN EN 1990/NA:2009-05 (Germania)
-
NBN EN 1990 - ANB: 2005 (Belgio) -
BDS EN 1990:2003/NA:2008 (Bulgaria) -
DK EN 1990/NA:2007-07 (Danimarca) -
SFS EN 1990/NA:2005 (Finlandia) -
NF EN 1990/NA:2005/12 (Francia) -
ELOT EN 1990:2009 (Grecia) -
UNI EN 1990/NA:2007-07 (Italia) -
IS EN 1990:2002 + NA:2010 (Irlanda) -
LVS EN 1990:2003/NA:2010 (Lettonia) -
LST EN 1990/NA:2010-11 (Lituania) -
LU EN 1990/NA:2011-09 (Lussemburgo) -
MS EN 1990:2010 (Malesia) -
NEN EN 1990/NA:2006 (Paesi Bassi) - NS EN 1990/NA:2008 (Norvegia)
-
ÖNORM EN 1990:2007-02 (Austria) -
NP EN 1990:2009 (Portogallo) -
PN EN 1990/NA:2004 (Polonia) -
RS EN 1990/NA:2006-10 (Romania) -
SIST EN 1990: 2004/A1:2005 (Slovenia) -
SS EN 1990:2008 (Singapore) -
SS EN 1990/BFS 2010:28 (Svezia) -
STN EN 1990/NA:2009-08 (Slovacchia) -
UNE EN 1990 2003 (Spagna)
-
CSN EN 1990/NA:2004-03 (Repubblica Ceca) -
BS EN 1990/NA:2004-12 (Regno Unito)
-
TKP EN 1990/NA:2011 (Bielorussia) -
CYS EN 1990:2002 (Cipro)
Il carico può essere applicato in modo incrementale. L'opzione di incremento è particolarmente utile per i calcoli secondo l'analisi a grandi spostamenti. Per le aste, si possono considerare deformazioni a taglio ed applicare le forze interne ad un sistema strutturale deformato o non-deformata. Inoltre, RFEM consente di eseguire analisi post-critiche.
Il calcolo può essere eseguito per tutti i tipi di aste secondo la statica lineare, del secondo ordine, o analisi a grandi spostamenti. Questa opzione di selezione è disponibile per i casi di carico e le combinazioni di carico. Ulteriori parametri di calcolo sono regolabili individualmente per casi di carico, combinazioni di carico e combinazioni di risultati. Ciò garantisce un elevato grado di flessibilità per quanto riguarda il metodo di calcolo e le specifiche dettagliate.
Come posso successivamente stampare un'immagine del mio modello senza caricare e indipendentemente da un caso di carico nella relazione di calcolo?
Come posso cambiare i colori dei vincoli interni delle aste per una schermata o una relazione di calcolo?
Come posso regolare le dimensioni di un grafico nella stampa in formato breve?
Se voglio stampare il mio modello come "riempimento finestra" nella relazione di calcolo, a volte capita che i commenti e il carattere siano tagliati fuori dalle dimensioni nella relazione di calcolo.
Vorrei utilizzare la funzione "Inserisci pagine prima del blocco" nella relazione di calcolo. Sfortunatamente, questo non funziona: Nell'indice, le pagine vuote inserite sono elencate e considerate per pagina, ma le pagine non sono disponibili.
È possibile inserire un commento aggiuntivo a bordo di una relazione di calcolo?
