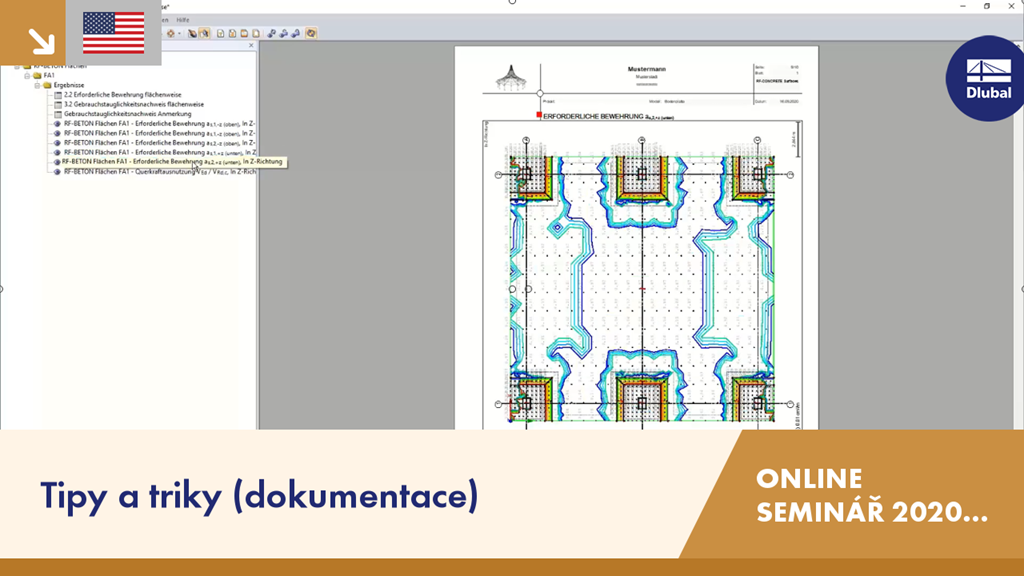

Ve čtvrté části záznamu Dlubal online semináře vám Paul Kieloch předvede grafickou dokumentaci výsledků z modulu RF-CONCRETE Surfaces na příkladu základové desky.
Tipy a triky (dokumentace) | RFEM | Online seminář | 15.12.2020 | 4/4
Máte nějaké otázky?
Délka: 00:00:00 min
Délka: 00:07:36 min
Délka: 00:09:09 min
Délka: 00:00:39 min
Délka: 00:05:26 min
Délka: 00:09:58 min
Délka: 00:07:26 min
Databáze znalostí
Délka: 00:00:26 min
Délka: 00:00:06 min
RFEM nabízí různé možnosti pro grafické zobrazení výsledků, které byly stanoveny v modulu RF-CONCRETE Surfaces. V tomto článku uvádíme přehled těchto možností.
Při konstantním spojitém zatížení je možné podle EN 1992‑1‑1 (Eurokód 2) zadat návrhový řez pro smykovou výztuž ve vzdálenosti d od přední hrany podpory. Přitom se redukuje použitá posouvající síla pro smykovou výztuž na VEd,red. Pro posouzení maximální přenesené tlakové síly v betonu VRd,max je ale použita úplná posouvající síla.
V přídavném modulu RF-/FOUNDATION Pro může uživatel libovolně nastavit podíl příznivého tlaku zeminy pomocí součinitele kred.
V RF‑/FOUNDATION Pro je také možné uvažovat krytí betonem pro základy podle EN 1992‑1‑1.
Rozsah tiskového protokolu se může individuálně upravit pomocí kritérií výběru. Na základě již existujících protokolů je možné vytvořit vzorové šablony a využívat je globálně pro všechny návrhové projekty.
Máte individuální průřezy sloupů nebo složitější geometrie stěn a potřebujete provést posouzení na protlačení?
Žádný problém. V programu RFEM 6 můžete posoudit na protlačení jakékoli tvary průřezů, nejen obdélníkové a kruhové průřezy.
V addonu Posouzení železobetonových konstrukcí máte možnost provést zjednodušené posouzení požární odolnosti podle EN 1992-1-2 pro sloupy (kapitola 5.3.2) a nosníky (kapitola 5.6).
Pro zjednodušené posouzení požární odolnosti máte k dispozici následující posouzení:
- Sloupy: Minimální rozměry průřezu pro obdélníkové a kruhové průřezy podle tabulky 5.2a a rovnice 5.7 pro výpočet doby trvání požáru
- Nosníky: Minimální rozměry a osové vzdálenosti podle tabulek 5.5 a 5.6
Vnitřní síly pro posouzení požární odolnosti lze stanovit dvěma způsoby.
- 1 Vnitřní síly mimořádné návrhové situace se přímo zohledňují při posouzení.
- 2 Součinitelem Eta,fi (ηfi)se redukují vnitřní síly z posouzení za normální teploty a použijí se při posouzení za požáru.
Dále máte možnost nechat si stanovit osovou vzdálenost podle rovnice 5.5.
Addon Posouzení železobetonových konstrukcí vám umožňuje posouzení prutů a ploch na únavu podle EN 1992-1-1, kapitoly 6.8.
Pro posouzení na únavu lze v konfiguracích pro posouzení zvolit dvě metody resp. dvě úrovně posouzení:
- Úroveň posouzení 1: Zjednodušené posouzení podle 6.8.6 a 6.8.7(2): Zjednodušené posouzení se provádí pro časté kombinace účinků podle EN 1992-1-1, kapitoly 6.8.6 (2) a EN 1990, rov. (6.15b) se zatížením dopravou příslušným danému meznímu stavu použitelnosti. ro výztužnou ocel se posuzuje maximální rozkmit napětí podle 6.8.6. Tlakové napětí v betonu se stanoví pomocí horního a dolního dovoleného napětí podle 6.8.7(2).
- Úroveň posouzení 2: Posouzení srovnávacího napětí pro poškození podle 6.8.5 a 6.8.7(1) (zjednodušené posouzení na únavu): Posouzení pomocí ekvivalentních rozkmitů napětí pro únavovou kombinaci se provádí podle EN 1992-1-1, kapitoly 6.8.3, rov. (6.69) se speciálně definovaným cyklickým účinkem Qfat.
Jak mohu dodatečně vytisknout obrázek mého modelu bez zatížení a bez odkazu na zatěžovací stav do tiskového protokolu?
Jak mohu změnit barvu kloubů na koncích prutů pro obrazovku nebo tiskový protokol?
Jak mohu upravit velikost obrázku v krátké formě protokolu?
Pokud chci v tiskovém protokolu vytisknout model jako "Celé okno obrázku", stane se někdy, že se komentáře a písmo odříznou od kót.
Chtěl bych použít funkci "Vložit stránky před blok" v tiskovém protokolu. Bohužel to nefunguje. V obsahu jsou sice vložené prázdné stránky uvedené a zohlední se po stránkách, stránky však nejsou k dispozici.
Je možné na okraj protokolu přidat doplňkové informace?
