Nel 1936, a Kladno-Rozdělov, nella Repubblica Ceca, fu costruito uno serbatoio idrico a torre che aveva un volume di 800 m³. La nuova struttura portante in acciaio è stata riproposta come il nuovo VKM as edificio amministrativo.

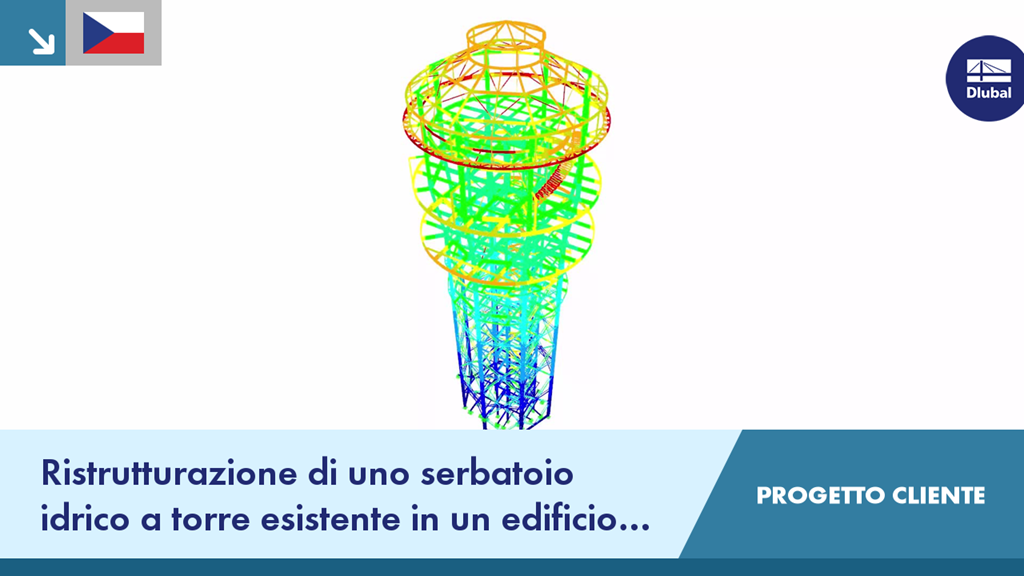

CP 001194 | Ristrutturazione di uno serbatoio idrico a torre esistente in un edificio per uffici
