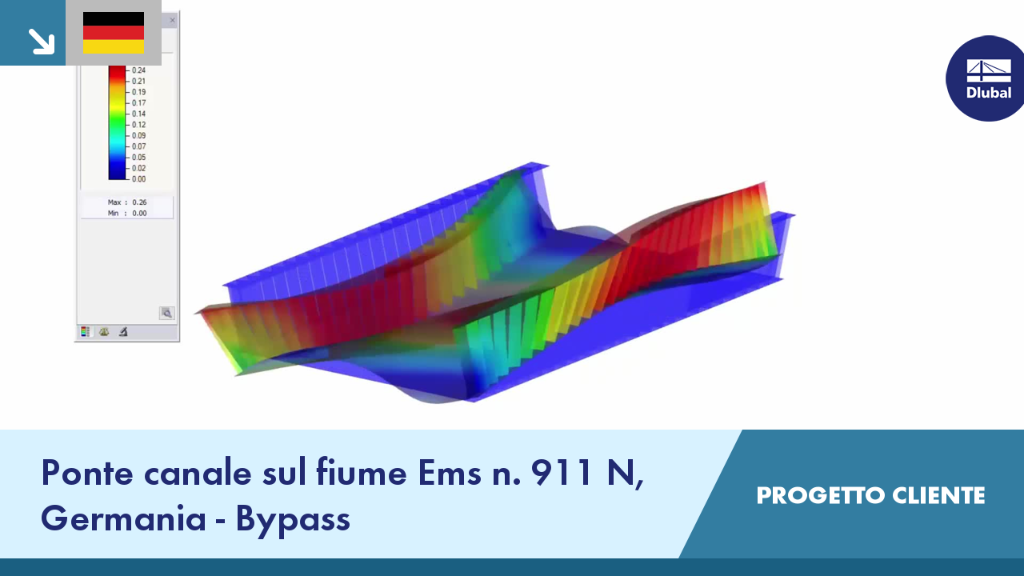

CP 001203 | Ponte canale sul fiume Ems n. 911 N, Germania - Bypass

I modelli di RFEM e di RSTAB possono essere salvati come modelli 3D glTF (formati *.glb e *.glTF). Visualizza i modelli in 3D in dettaglio con un visualizzatore 3D di Google o Babylon. Prendi i tuoi occhiali per la realtà virtuale, come Oculus, e "cammina" attraverso la struttura.

È possibile integrare i modelli 3D glTF nei propri siti web utilizzando JavaScript secondo queste istruzioni (come sul sito web di Dlubal e-tutorial/Modelli-da-scaricare Modelli da scaricare ).

Con l'opzione di visualizzazione Modalità camera a volo d'uccello, puoi volare attraverso la tua struttura in RFEM e RSTAB. Controlla la direzione e la velocità del volo con la tastiera. Inoltre, è possibile salvare il volo attraverso la struttura in formato video.

• Analisi 3D del flusso del vento incomprimibile con il pacchetto software OpenFOAM^®
• Importazione diretta del modello dal programma RFEM o RSTAB, utilizzando i modelli di terreno o di ambiente (file 3DS, IFC, STEP)
• Verifica modello tramite file STL o VTP indipendente da RFEM o RSTAB
• Semplici modifiche del modello con la funzione Drag and Drop e l'assistenza della regolazione grafica
• Correzioni automatiche della topologia del modello utilizzando mesh shrink-wrapping
• Opzione per aggiungere oggetti dall'ambiente (edifici, terreno ...)
• Carico del vento determinato dall'elevazione dell'edificio, a seconda dei parametri specifici della norma (velocità, intensità di turbolenza)
• Modelli di turbolenza k-epsilon e k-omega
• Generazione automatica della mesh adattata alla profondità di dettaglio selezionata
• Calcolo parallelo con utilizzo ottimale delle capacità dei computer con processori multicore
• Risultati in pochi minuti per simulazioni a bassa risoluzione (fino a 1 milione di celle)
• Risultati in poche ore per simulazioni con risoluzione medio/alta (1-10 milioni di celle)
• Visualizzazione grafica dei risultati sui piani clipper/slicer (campi scalari e vettoriali)
• Visualizzazione grafica delle linee di flusso
• Animazione della linea di flusso (creazione di video opzionale)
• Definizione di punti e linee di esempio
• Visualizzazione dei coefficienti di pressione aerodinamica
• Visualizzazione grafica delle proprietà di turbolenza nel campo di vento
• Mesh opzionale utilizzando l'opzione strati del contorno per l'area vicino alla superficie del modello
• Possibilità di considerare le superfici ruvide del modello
• Uso opzionale di un valore numerico in secondo ordine Schema
• Interfaccia utente multilingue (ad esempio tedesco, inglese, spagnolo, francese)
• Possibilità di documentazione nella relazione di calcolo di RFEM e RSTAB
