Le connessioni in acciaio in RFEM 6 possono essere create semplicemente inserendo i componenti predefiniti nell'add-on Steel Joints. La raccolta di questi componenti viene costantemente migliorata per rendere il tuo lavoro ancora più semplice anche durante la modellazione di connessioni in acciaio. In questo video, il componente piastra di connessione viene presentato come un componente aggiunto di recente alla libreria dell'add-on.

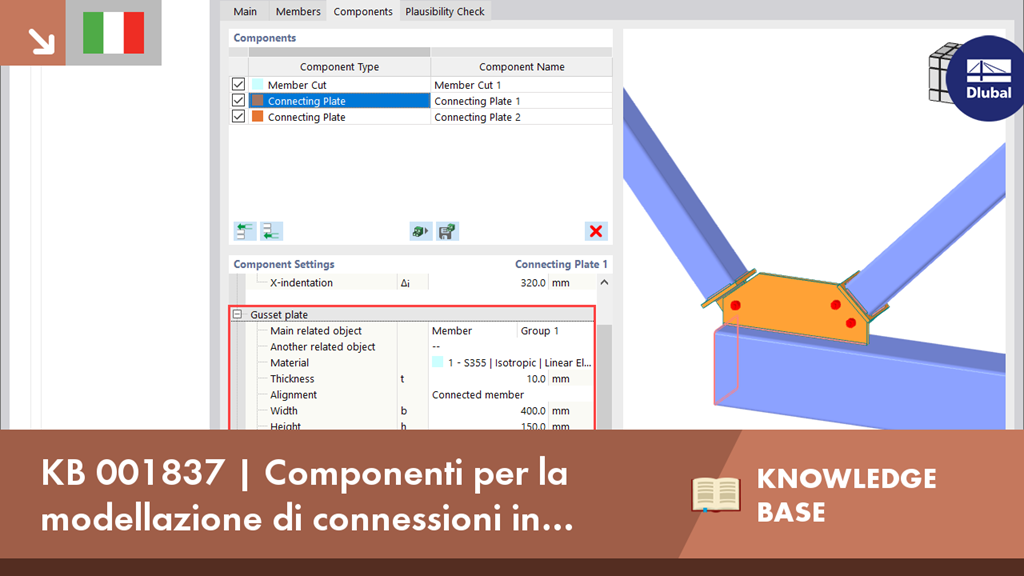

KB 001837 | Componenti per la modellazione di connessioni in acciaio in RFEM 6: Piastra di collegamento
Nel steel add-on giunti , è possibile eseguire tagli precisi su piastre e componenti strutturali utilizzando il componente "Solido ausiliario". All'interno di questo componente, è possibile utilizzare come oggetto guida le forme di un cuboide, di un cilindro o di qualsiasi sezione trasversale.
Vai al video esplicativoNell'add-on Giunti acciaio , è possibile classificare la rigidezza del giunto.
Oltre alla rigidezza iniziale, la tabella mostra anche i valori limite per i collegamenti incernierati e rigidi per le forze interne selezionate N, My e/o Mz. La classificazione risultante viene quindi visualizzata nella tabella come "incernierata", "semirigida" o "rigida".
Vai al video esplicativoNell'add-on Giunti acciaio , si ha la possibilità di considerare la precompressione dei bulloni nell'analisi per tutti i componenti.
È possibile attivare facilmente la precompressione utilizzando la casella di controllo nei parametri del bullone e ha un impatto sull'analisi tensioni-deformazioni e sull'analisi di rigidezza.
Vai al video esplicativoNel componente Editor aste, è anche possibile selezionare l'intera asta come oggetto di modifica anziché le singole piastre delle aste. Pertanto, è possibile applicare entrambe le operazioni 'Intaglio' e 'Smusso' su più piastre di aste.
