Stahlbauanschlüsse können in RFEM 6 durch einfache Eingabe vordefinierter Bauteile im Add-On Stahlanschlüsse erzeugt werden. Die Sammlung solcher Komponenten wird ständig verbessert, um die Arbeit auch bei der Modellierung von Stahlverbindungen noch einfacher zu gestalten. In diesem Video wird die Verbindungsplatte als eine neu in die Bibliothek des Add-Ons Stahlanschlüsse aufgenommene Komponente vorgestellt.

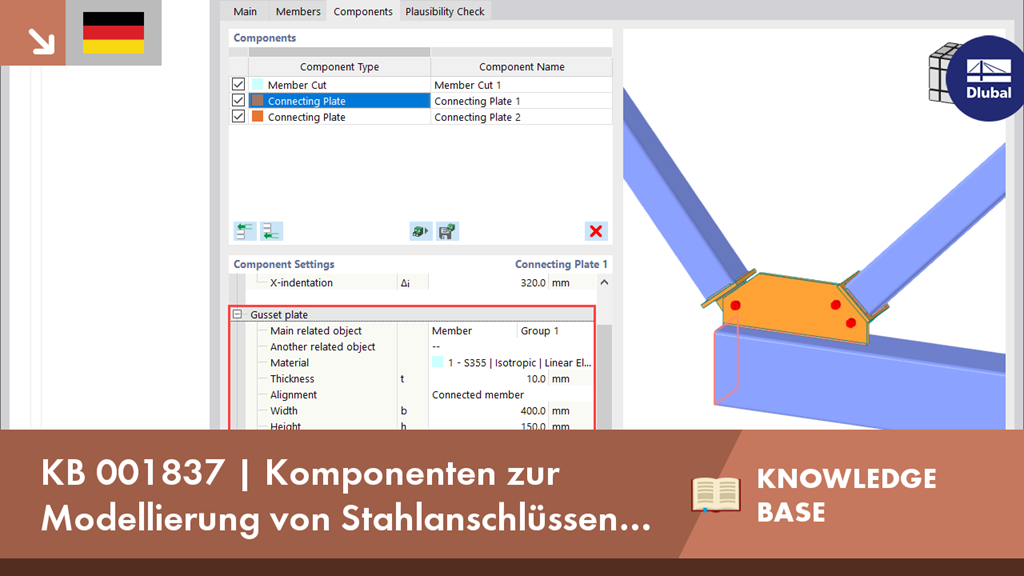

KB 001837 | Komponenten zur Modellierung von Stahlbauanschlüssen in RFEM 6: Verbindungsplatte
Im Add-On Stahlanschlüsse können Sie mit Hilfe der Komponente "Hilfsvolumen" präzise Schnitte an Platten und Bauteilen ausführen. Innerhalb dieser Komponente lassen sich die Formen Kasten, Zylinder oder ein beliebiger Querschnitt als Hilfsobjekt verwenden.
Zum ErklärvideoIm Add-On Stahlanschüsse können Sie die Steifigkeiten der Anschlüsse klassifizieren.
Für die gewählten Schnittgrößen N, My und/oder Mz werden neben der Anfangssteifigkeit auch die Grenzwerte für gelenkige und starre Anschlüsse ausgegeben. Die sich daraus ergebene Klassifizierung wird anschließend mit "gelenkig", "nachgiebig" oder "starr" tabellarisch dargestellt.
Zum ErklärvideoIm Add-On Stahlanschlüsse haben Sie die Möglichkeit, in sämtlichen Komponenten die Vorspannung von Schrauben bei der Berechnung zu berücksichtigen.
Die Vorspannung lässt sich einfach bei den Schraubenparametern mittels einer Checkbox aktivieren und hat Auswirkungen sowohl auf die Spannungs-Dehnungsberechnung als auch auf die Steifigkeitsanalyse.
Zum ErklärvideoBei der Komponente Stabeditor können Sie auch, anstelle einzelner Stabplatten, den gesamten Stab als modifizierendes Objekt wählen. Somit lassen sich die beiden Operationen 'Ausklinkung' und 'Abschrägung' über mehrere Stabplatten anwenden.
