Domanda:

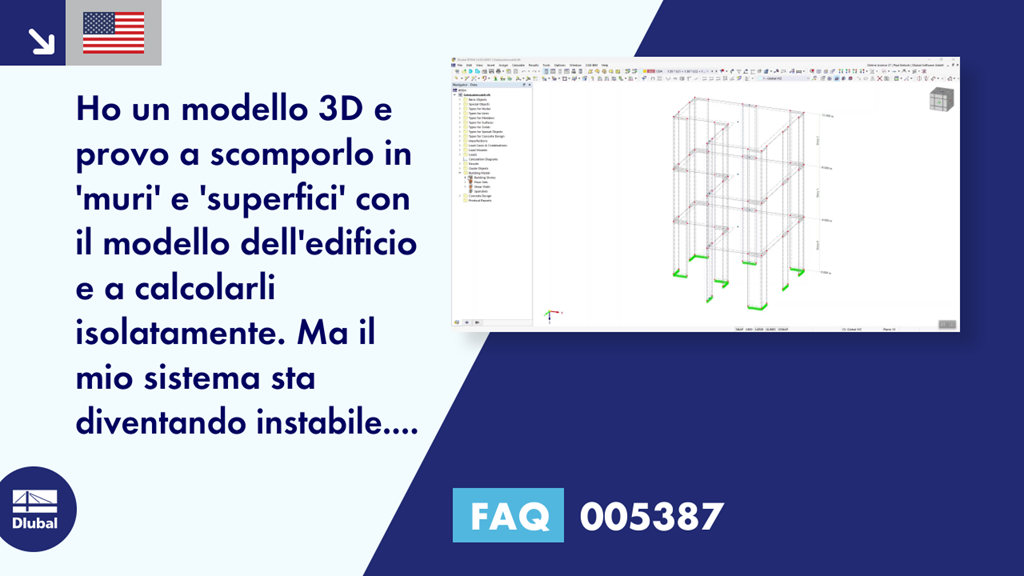

Ho un modello 3D e provo a scomporlo in 'muri' e 'superfici' con il modello dell'edificio e a calcolarli isolatamente. Tuttavia il mio sistema diventa instabile. Quale potrebbe essere il motivo?
Risposta:
La funzione di modellazione del modello di edificio e del piano con "Piani rigidi" non è prevista per tutti i tipi di edificio.
La funzione è stata sviluppata principalmente per edifici 3D con 5-10 piani (o più) con una pianta uguale o regolare. Ciò significa che è necessario assegnare la funzione "Piano rigido" solo alle solette su cui le pareti e le colonne sono posizionate in modo identico nel piano sopra e sotto. In caso contrario, può verificarsi instabilità.
Se il modello è stato inserito correttamente secondo questa convenzione, dopo il calcolo dell'Analisi statica ti verranno presentate tre opzioni per visualizzare i risultati:
- Totale
- Solo coperte
- Combinazione
La visualizzazione dei risultati quando si seleziona 'Totale' mira a visualizzare i risultati su tutti i componenti verticali (es. muri, muri a taglio, colonne, ecc.). Vedi immagine 02. Se si seleziona "Solo solai", i risultati per il calcolo separato delle solette vengono visualizzati come modello 2D. L'opzione "Combinazione" corrisponde agli stessi risultati di entrambi i tipi di risultati sopra menzionati.
Per i modelli 3D più piccoli e gli edifici con diverse planimetrie, è comunque meglio lavorare con la solita modellazione come modello 3D. Se lavori con i modelli che a volte hanno planimetrie regolari, in alternativa è possibile assegnare l'opzione "Diaframma rigido" alle singole solette. La geometria della pianta del piano sopra e sotto questa soletta dovrebbe quindi essere di nuovo la stessa.
L'estrazione fondamentale di un solaio 2D da qualsiasi modello 3D non è possibile con la tecnologia implementata per questa funzione dell'add-on.
