Pytanie:

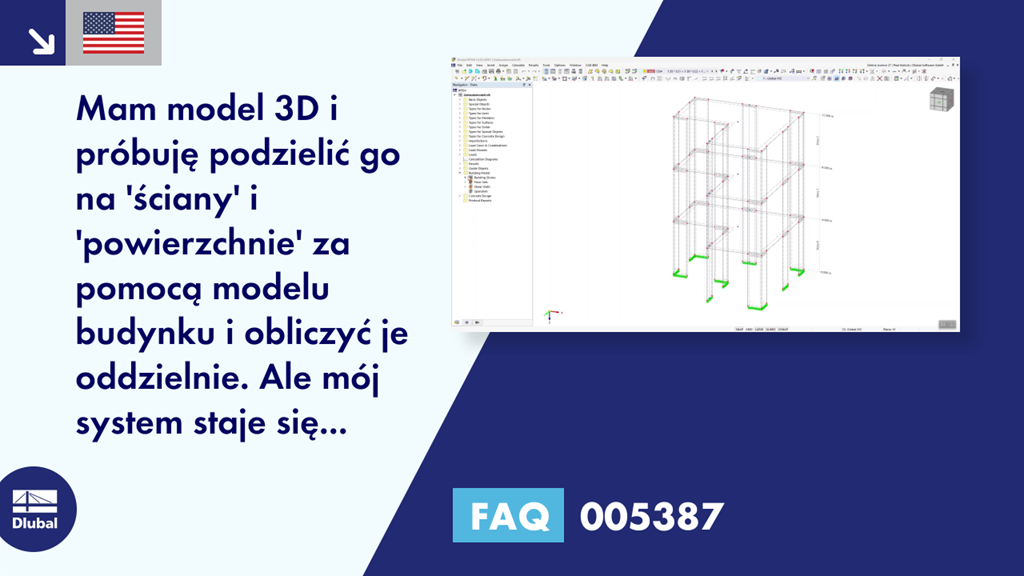

Mam model 3D i próbuję podzielić go na "ściany" i "powierzchnie" za pomocą modelu budynku i obliczyć je oddzielnie. Ale mój układ staje się niestateczny. Jaki może być powód?
Odpowiedź:
Rozszerzenie Model budynku i funkcja modelowania kondygnacji za pomocą "Tarczy sztywnej" nie mogą być stosowane we wszystkich typach budynków.
Funkcja została pierwotnie opracowana dla budynków 3D o 5-10 kondygnacjach (lub więcej) o regularnym lub tym samym rzucie. Oznacza to, że należy przypisać funkcję "Tarcza sztywna" tylko tym płytom, na których ściany i słupy są identycznie rozmieszczone w kondygnacji powyżej i poniżej. W przeciwnym razie może dojść do niestateczności.
Jeżeli model został wprowadzony poprawnie zgodnie z tą konwencją, pojawią się trzy opcje wyświetlania wyników:
- Razem
- Tylko koce
- Kombinacja
Wyświetlenie wyników po wybraniu opcji "Całkowita" ma na celu wyświetlenie wyników dla całych elementów pionowych (np. ścian, ścian usztywniających, słupów itp.). Patrz rysunek 02. W przypadku wybrania opcji "Tylko stropy" wyniki osobnych obliczeń płyt są wyświetlane jako model 2D. Opcja "Kombinacja" jest odpowiednio taka sama dla dwóch wyżej wymienionych typów wyników.
W przypadku mniejszych modeli 3D i budynków z różnymi planami pięter lepiej jest pracować ze zwykłym modelem 3D. W przypadku modeli, które czasami mają regularne rzuty, można alternatywnie przypisać opcję "Tarcza sztywna" do poszczególnych płyt stropowych. Geometria rzutu kondygnacji powyżej i poniżej tego stropu powinna być ponownie identyczna.
Podstawowe wyodrębnienie stropu 2D z dowolnego modelu 3D nie jest możliwe w przypadku technologii zaimplementowanej dla tej funkcji rozszerzenia.
