RF-PUNCH Pro | Input

Dopo aver aperto il modulo, vengono preimpostati i materiali e gli spessori delle superfici definiti in RFEM. I nodi da progettare sono riconosciuti automaticamente ma possono anche essere modificati dall'utente.

È possibile considerare le aperture nell'area a rischio di taglio-punzonamento. Le aperture possono essere trasferite da RFEM o specificate solo in RF-PUNCH Pro in modo che non influiscano sulle rigidezze del modello RFEM.

I parametri dell'armatura longitudinale sono il numero e la direzione degli strati e del copriferro, specificati separatamente per la parte superiore e inferiore della soletta superficie per superficie.

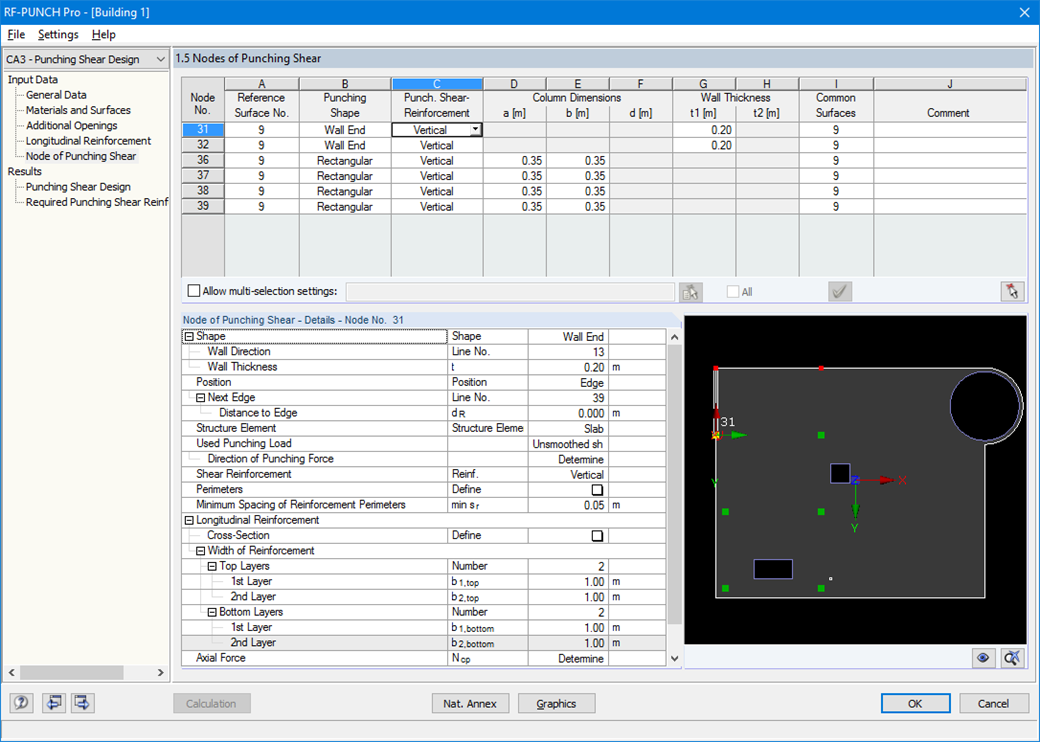

Un'ulteriore finestra di input consente la definizione di tutti gli altri particolari dei nodi a taglio-punzonamento.
Il modulo riconosce la posizione del nodo di punzonamento e imposta automaticamente se il nodo si trova al centro della soletta, sul bordo della soletta o nell'angolo della soletta.

Inoltre, è possibile impostare il carico di punzonamento, il coefficiente di incremento del carico β e l'armatura longitudinale esistente. Opzionalmente, i momenti minimi possono essere attivati per determinare l'armatura longitudinale necessaria e la testa della colonna allargata.

Per garantire un chiaro e semplice controllo, la piastra viene sempre mostrata con i corrispondenti nodi a taglio-punzonamento. È anche possibile aprire il programma di verifica di HALFEN, un produttore tedesco di rotaie di taglio. Tutti i dati di RFEM possono essere importati in questo programma per un'ulteriore elaborazione facile ed efficace.

• Importazione dei dati e dei risultati rilevanti da RFEM
• Librerie dei materiali e delle sezioni trasversali integrate modificabili
• L'estensione del modulo EC2 per RFEM consente la progettazione di aste in cemento armato secondo EN 1992-1: 2004 (Eurocodice 2) e le seguenti Appendici Nazionali:
  • DIN EN 1992-1-1/NA/A1:2015-12 (Germania)
  • ÖNORM B 1992-1-1:2018-01 (Austria)
  • NBN EN 1992-1-1 ANB:2010 (Belgio)
  • BDS EN 1992-1-1:2005/NA:2011 (Bulgaria)
  • EN 1992-1-1 DK NA:2013 (Danimarca)
  • NF EN 1992-1-1/NA:2016-03 (Francia)
  • SFS EN 1992-1-1/NA:2007-10 (Finlandia)
  • UNI EN 1992-1-1/NA:2007-07 (Italia)
  • LVS EN 1992-1-1:2005/NA:2014 (Lettonia)
  • LST EN 1992-1-1:2005/NA:2011 (Lituania)
  • MS EN 1992-1-1:2010 (Malesia)
  • NEN-EN 1992-1-1+C2:2011/NB:2016 (Paesi Bassi)
  • NS EN 1992-1 -1:2004-NA:2008 (Norvegia)
  • PN EN 1992-1-1/NA:2010 (Polonia)
  • NP EN 1992-1-1/NA:2010-02 (Portogallo)
  • RS EN 1992-1-1:2004/NA:2008 (Romania)
  • SS EN 1992-1-1/NA:2008 (Svezia)
  • SS EN 1992-1-1/NA:2008-06 (Singapore)
  • STN EN 1992-1-1/NA:2008-06 (Slovacchia)
  • SIST EN 1992-1-1:2005/A101:2006 (Slovenia)
  • UNE EN 1992-1-1/NA:2013 (Spagna)
  • CSN EN 1992-1-1/NA:2016-05 (Repubblica Ceca)
  • BS EN 1992-1-1:2004/NA:2005 (Regno Unito)
  • TKP EN 1992-1-1:2009 (Bielorussia)
  • CYS EN 1992-1-1:2004/NA:2009 (Cipro)

Oltre alle Appendici Nazionali (AN) sopra elencate, è possibile definire una AN specifica, applicando valori limite e parametri definiti dall'utente.

• Impostazione completa e ragionata dei parametri di input
• Verifica a taglio-punzonamento su colonne, estremità e vertici di pareti
• Possibilità di considerare una testa maggiorate della colonna
• Riconoscimento automatico del nodo di punzonamento dal modello di RFEM
• Rilevamento delle curve o dell spline come bordo del perimentro di controllo
• Considerazione automatica di tutte le aperture delle superfici definite in RFEM
• Struttura e visualizzazione grafica del perimetro di controllo prima dell'avvio del calcolo
• Determinazione dell'armatura a taglio-punzonamento
• Progetto con tensioni tangenziali non discretizzate lungo il perimetro di controllo che corrispondono alla effettiva distribuzione del modello agli EF
• Determinazione del coefficiente di incremento del carico β dalla distribuzione del taglio perfettamente plastica come coefficienti costanti secondo EN 1992-1-1, punto 6.4.3 (3), sulla base di EN 1992-1-1, Fig. 6.21N o delle specifiche dell'utente
• Integrazione del software di progettazione di produttori di rotaie a taglio Halfen
• Visualizzazione numerica e grafica dei risultati (3D, 2D e nelle sezioni)
• Progetto a taglio-punzonamento con e senza armatura a taglio-punzonamento
• Possibilità di considerare dei momenti minimi secondo EN 1992-1 per determinare l'armatura longitudinale
• Calcolo o dimensionamento dell'armatura longitudinale
• Piena integrazione dei risultati nella relazione di calcolo di RFEM

Dopo la verifica, i controlli di punzonamento sono presentati in modo chiaro e con tutti i dettagli dei risultati, in modo che la tracciabilità sia garantita in ogni momento. Rappresentati in dettaglio sono anche le tensioni disponibili e ammissibili per la resistenza a taglio-punzonamento di progetto della piastra, i perimetri e i rapporti di armatura. Se necessario, viene visualizzata una nota di chiarimento.

La finestra dei risultati successiva elenca l'armatura longitudinale o a punzonamento richiesta per ciascun nodo analizzato. I risultati sono descritti anche da un grafico. Tutti i risultati di progetto disponibili possono essere chiaramente rappresentati con i loro valori nella finestra di lavoro. Inoltre, è possibile integrare tutte le tabelle dei risultati e i grafici nella relazione di calcolo di RFEM garantendo chiarezza e trasparenza nella documentazione.
