- Generazione di piattaforme interne ed esterne utilizzando la libreria, compresi i modelli parametrizzati
- Librerie per estensioni tubulari e mensole di antenne come costruzioni 2D e 3D
- Gruppi di antenne ordinati in funzione degli operatori di rete mobili
- Database per antenne paraboliche, a lente, a guscio, compatte e cuboidali
- Input parametrizzato per condotti interni, cavi e scale con grafico interattivo
RF-/TOWER Equipment | Caratteristiche
Hai delle domande?
2024-04-30
Corso di formazione online
2024-05-08
Corso di formazione online
2024-10-23
Corso di formazione online
Durata: 00:07:47 min
Durata: 00:00:23 min
Durata: 00:00:55 min
Durata: 00:00:40 min
Durata: 00:00:11 min
Progetto cliente
Durata: 00:00:06 min
Caratteristiche del prodotto
Durata: 00:01:42 min
Il seguente articolo descrive in dettaglio come creare una supporto d'antenna definita dall'utente che verrà utilizzata nello RF-TOWER Equipment.
Il seguente articolo tecnico descrive la creazione di una piattaforma definita dall'utente da utilizzare su una torre a quattro lati nei moduli aggiuntivi RF-/TOWER. Innanzitutto, inizia con un modello vuoto di tipo 3D e definisci quattro nodi. La numerazione e la posizione di questi nodi sono molto importanti qui.
Le piattaforme possono essere collegate direttamente alle aste dei lati utilizzando la nuova opzione "Asse delle aste dei lati". Eine Angabe der Bühnenbreite beziehungsweise Koppelstabdefinitionen sind somit nicht erforderlich.
Modellazione di una scia di vortici di von Karman in RWIND
Il Visore integrato nel modulo può essere utilizzato per controllare la geometria dell'intero traliccio. Le apparecchiature staticamente efficaci possono essere generate con un solo clic del mouse ed esportate in RFEM/RSTAB.
Tutti i dati del modulo sono inclusi nella relazione di calcolo globale di RFEM/RSTAB.
Le piattaforme, le estensioni tubolari, le mensole delle antenne, le antenne, i condotti interni, i cavi e le scale sono definiti in tabelle di input separate. Ampie librerie con modelli parametrizzati facilitano l'input.

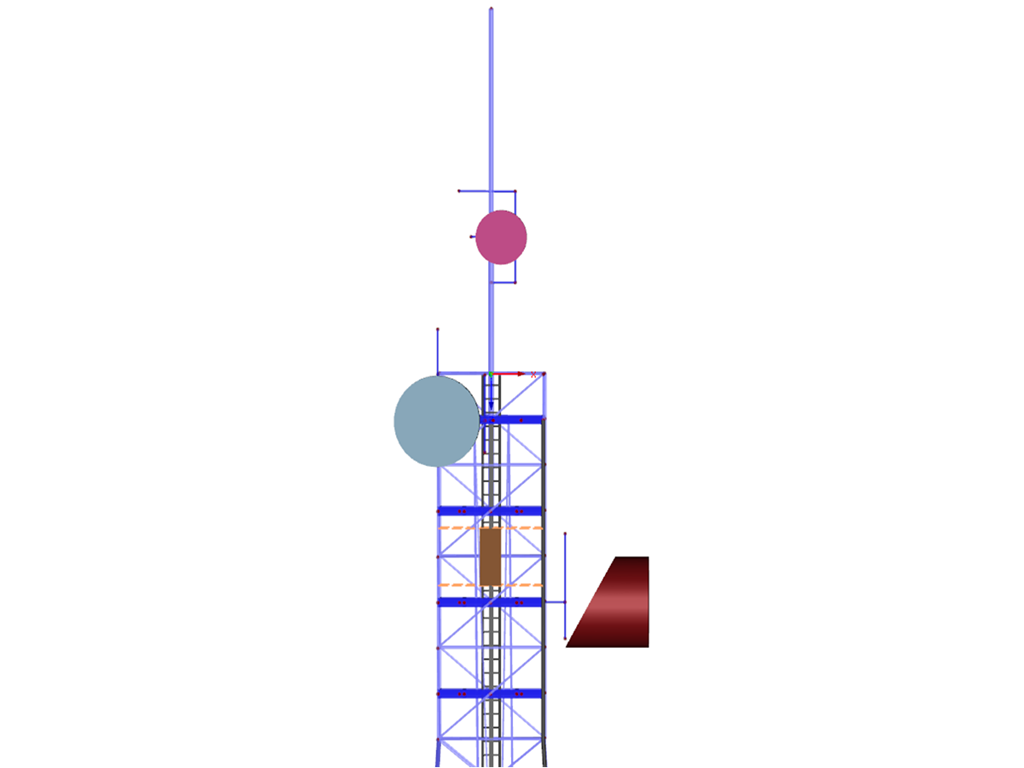

Ogni tabella di input mostra un grafico interattivo. In questo modo, è possibile vedere immediatamente la posizione delle apparecchiature della torre.
- Generazione di piattaforme interne ed esterne utilizzando la libreria, compresi i modelli parametrizzati
- Librerie per estensioni tubulari e mensole di antenne come costruzioni 2D e 3D
- Gruppi di antenne ordinati in funzione degli operatori di rete mobili
- Database per antenne paraboliche, a lente, a guscio, compatte e cuboidali
- Input parametrizzato per condotti interni, cavi e scale con grafico interattivo
Dopo aver generato le lunghezze libere d'inflessione, i risultati vengono visualizzati in tabelle disposte in modo chiaro. Qui è possibile modificare manualmente le lunghezze libere d'inflessione.
La funzione Esporta trasferisce le lunghezze libere d'inflessione al modulo aggiuntivo RF-/TOWER Design per ulteriori calcoli. I dati completi del modulo fanno parte della relazione di calcolo di RFEM/RSTAB. Il contenuto della relazione e l'estensione dei risultati possono essere selezionati in modo specifico per i singoli progetti.
Il modulo RFEM 5 RF-TOWER è già stato implementato in RFEM 6?
È possibile utilizzare Dlubal Software per il calcolo e la progettazione di tralicci di trasmissione 5G, tralicci di antenne o tralicci?
Come posso applicare carichi superficiali a una struttura aperta in RFEM 6?
Come posso considerare la resistenza della zona interessata dalla saldatura per l'alluminio?
Sulle scale con una geometria complicata, è spesso difficile verificare le saldature mediante metodi analitici. Come è possibile farlo con RFEM?
Come posso applicare il carico su aste che non sono complanari in RFEM 6?
