RX-TIMBER Brace | Caratteristiche

In RX-TIMBER Controvento, è possibile effettuare le seguenti impostazioni per il calcolo:*Selezione dei progetti da eseguire

• Determinazione o meno delle reazioni vincolari e degli spostamenti generalizzati
• Modifica dei valori limite raccomandati per l'analisi degli spostamenti generalizzati per il progetto allo stato limite ultimo e di esercizio
• Libera definizione dei parametri per il progetto della protezione al fuoco con il metodo semplificato
• Considerazione delle non-linearità del materiale (aste che giungono a rottura)

Il tipo di progetto da eseguire può essere definito attraverso parametri di controllo.

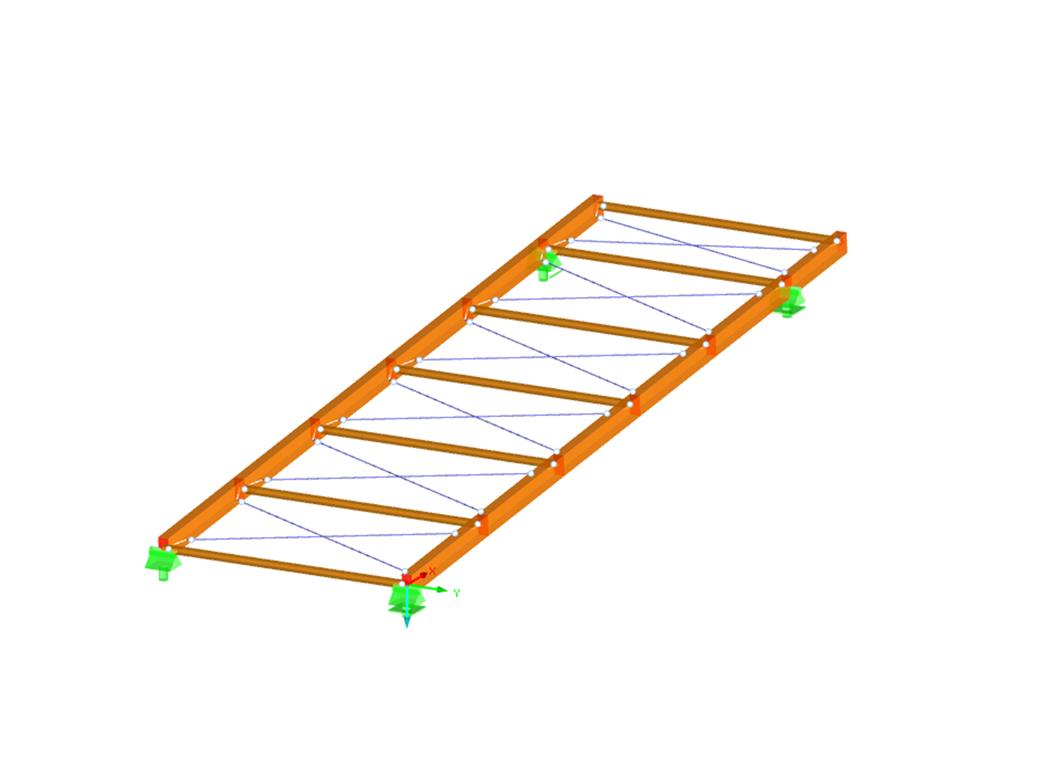

La geometria viene inserita tramite template, come in tutti gli altri programmi della famiglia RX-TIMBER. Selezionando la struttura della copertura, si definisce la geometria di base, che può essere modificata dalle impostazioni definite dall'utente. La classe di legno pertinente del materiale può essere selezionata dalla libreria dei materiali. Sono disponibili tutti i tipi di materiali per legno lamellare lamellare, legno duro, pioppo e legno di conifere specificati nella EN 1995-1-1. Inoltre, è possibile generare una classe di resistenza con proprietà del materiale definite dall'utente per ampliare la libreria.

Poiché il controvento di irrigidimento include le sezioni trasversali in acciaio, anche le attuali qualità di acciaio sono integrate nella libreria. Pertanto, sono disponibili anche sezioni trasversali laminate e saldate. L'irrigidimento degli elementi di accoppiamento può essere considerato nella Tabella 1.5 Collegamenti come rigidezze traslazionali e rotazionali delle molle. Il programma gestisce queste rigidezze con una rigidezza divisa per il coefficiente di sicurezza parziale per la verifica della capacità portante e con i valori medi della rigidezza per la verifica allo stato limite di esercizio. Il carico può essere inserito direttamente come carico laterale (carico laterale equivalente) risultante dalla verifica di una trave reticolare.

Il carico del vento viene applicato automaticamente su tutti e quattro i lati della struttura. Inoltre, è possibile specificare carichi definiti dall'utente; ad esempio, carichi concentrati da colonne (carico di instabilità). In base ai carichi generati, il programma crea automaticamente combinazioni per gli stati limite ultimi e di esercizio, nonché per la verifica della resistenza al fuoco in background. Le combinazioni generate possono essere considerate o modificate in base alle specifiche definite dall'utente.

Dopo il calcolo, i risultati dei progetti eseguiti, compresi tutti i valori intermedi richiesti, vengono visualizzati in tabelle di risultati chiaramente disposte ordinate secondo vari criteri. Poiché il programma visualizza i valori intermedi in dettaglio, la trasparenza di tutti i progetti è assicurata. È possibile visualizzare la distribuzione delle forze interne per ogni posizione x della trave in una finestra grafica separata. Qui è possibile visualizzare sia gli spostamenti generalizzati che le singole forze interne.

I progetti con i dettagli di progetto e i diagrammi dei risultati selezionati possono essere aggiunti nella relazione di calcolo, fornendo una documentazione chiaramente organizzata. La relazione di calcolo può includere grafici, descrizioni, disegni e altro ancora. Inoltre, è possibile selezionare quali dati di calcolo saranno trattati nella relazione di calcolo.
