RX-TIMBER Brace | Funkcje programu

Baza informacji

  • Obliczanie następujących konstrukcji dachowych:
    • Dach jednospadowy
    • Dach dwuspadowy
    • Dach zakrzywiony
  • Wszystkie kształty dachu pozwalają na wybieranie dowolnych stężeń. Dostępne są ich następujące typy:
    • Krzyżulce zstępujące
    • Krzyżulce wstępujące

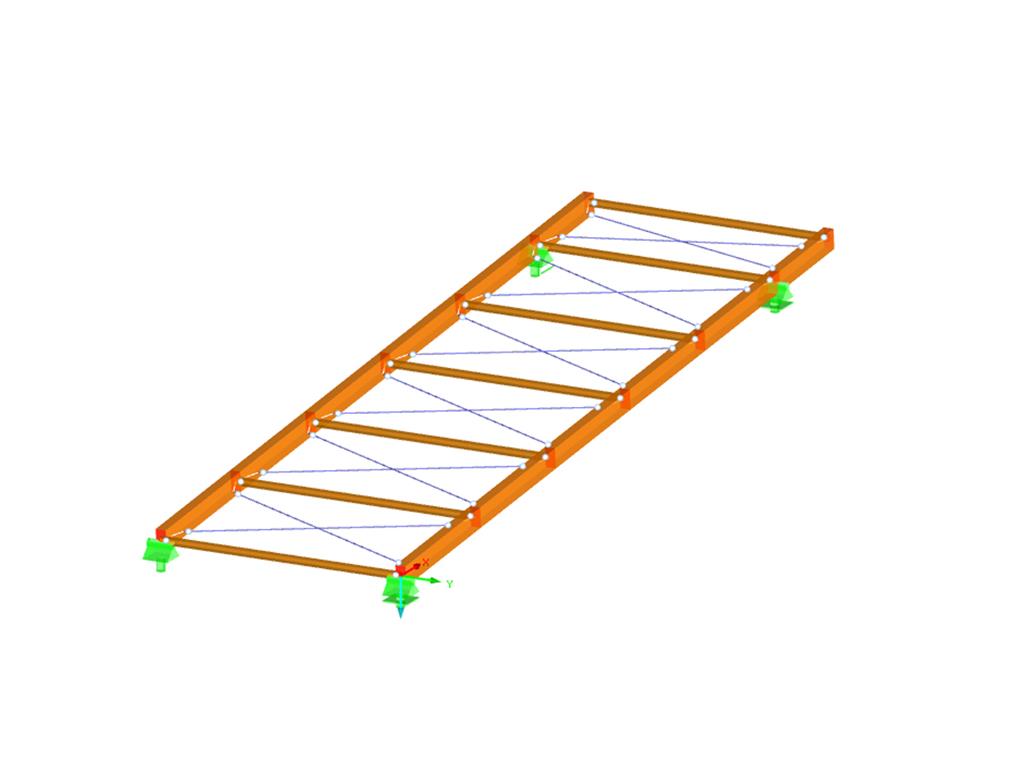

    • Skratowanie typu x ze słupkami
    • Skratowanie typu x bez słupków
    • Krzyżulce z pasami stalowymi (pręty rozciągane)
  • Rzędy okien w kalenicy można uwzględniać poprzez wybór wewnętrznej części pośredniej.
  • Aktualnie dostępne są następujące załączniki krajowe do obliczeń według EC 5:
    •  PN EN 1995-1-1/NA:2010-09 (Polska)
    • United Kingdom BS EN 1995-1-1/NA:2009-10 (Wielka Brytania)
    •  DIN EN 1995-1-1/NA:2013-08 (Niemcy)
    •  ÖNORM B 1995-1-1:2015-06 (Austria)
    • Belgium NBN EN 1995-1-1/ANB:2012-07 (Belgia)
    •  CSN EN 1995-1-1:2009-07 (Czechy)
    •  DK EN 1995-1-1/NA:2011-12 (Dania)
    •  SFS EN 1995-1-1/NA:2007-11 (Finlandia)
    •  NF EN 1995-1-1/NA:2010-05 (Francja)
    •  UNI EN 1995-1-1/NA:2010-09 (Włochy)
    •  NEN EN 1995-1-1/NB:2007-11 (Holandia)
    •  STN EN 1995-1-1/NA:2008-12 (Słowacja)
    •  SIST EN 1995-1-1/A101:2006-03 (Słowenia)
    •  SS EN 1995-1-1 (Szwecja)
  • Łatwe wprowadzanie geometrii przy pomocy rysunku pomocniczego
  • Automatyczne generowanie obciążeń wiatrem
  • Automatyczne tworzenie wymaganych kombinacji dla stanu granicznego nośności i użytkowalności oraz obliczeń odporności ogniowej
  • Dowolny wybór przypadków obciążeń, które zostaną użyte
  • Obszerna biblioteka materiałów, którą można samemu rozszerzać
  • Obszerna biblioteka obciążeń stałych
  • Przydzielanie konstrukcji szkieletowych do klas użytkowalności oraz określanie kategorii klas użytkowalności
  • Określanie stopni wykorzystania, sił podporowych oraz deformacji
  • Ikonka informująca o powodzeniu lub niepowodzeniu obliczeń
  • Kolorowe oznaczenia stopni wykorzystania przekrojów w tabelach wyników
  • Bezpośredni eksport danych do MS Excel
  • Interfejs DXF do tworzenia dokumentacji produkcji w systemie CAD
  • Program dostępny w języku niemieckim, angielskim oraz czeskim
  • Protokół wydruku wraz ze wszystkimi wymaganymi obliczeniami przygotowywany jest dla inżyniera testów w językach:
    • niemieckim
    • angielskim
    • francuskim
    • włoskim
    • hiszpańskim
    • rosyjskim
    • czeskim
    • polskim
    • portugalskim
  • Podczas obliczeń w stanie granicznym nośności, moduł RX-TIMBER Brace dzieli sztywność przegubów przez częściowy współczynnik bezpieczeństwa. Obliczenia w stanie granicznym użytkowalności prowadzone są przy użyciu sztywności średniej. Ponadto można oddzielnie ustawiać wartości graniczne dla nośności i dla użytkowalności.
Samodzielne Konstrukcje drewniane
RX-TIMBER Brace 2.xx

Program samodzielny

Wymiarowanie stężeń dla konstrukcji szkieletowych według Eurokodu 5 lub DIN 1052

Cena pierwszej licencji
360,00 USD
