Analisi time-dependent (TDA) | Funzionalità

Questo articolo mostra e spiega l'influenza della rigidezza flessionale delle funi sulle loro forze interne. Questo articolo fornisce anche suggerimenti su come ridurre questa influenza.

La norma ASCE 7-22 [1], cap. 12.9.1.6 specifica quando gli effetti P-delta dovrebbero essere considerati quando si esegue un'analisi con spettro di risposta modale per la progettazione sismica. In NBC 2020 [2], Sent. 4.1.8.3.8.c fornisce solo un breve requisito che gli effetti di oscillazione dovuti all'interazione dei carichi gravitazionali con la struttura deformata dovrebbero essere considerati. Pertanto, ci possono essere situazioni in cui gli effetti del secondo ordine, noti anche come P-delta, devono essere considerati quando si esegue un'analisi sismica.

Questo articolo presenta i concetti di base della dinamica strutturale e il loro ruolo nella progettazione sismica delle strutture. Grande enfasi è data alla spiegazione degli aspetti tecnici in modo comprensibile, in modo che i lettori senza una profonda conoscenza tecnica possano avere una visione dell'argomento.

Per ogni caso di carico, gli spostamenti generalizzati possono essere visualizzati al momento della fine.

Questi risultati sono documentati anche nella relazione di calcolo di RFEM e RSTAB. È possibile selezionare il contenuto e l'estensione del report in modo specifico per le singole verifiche di verifica.

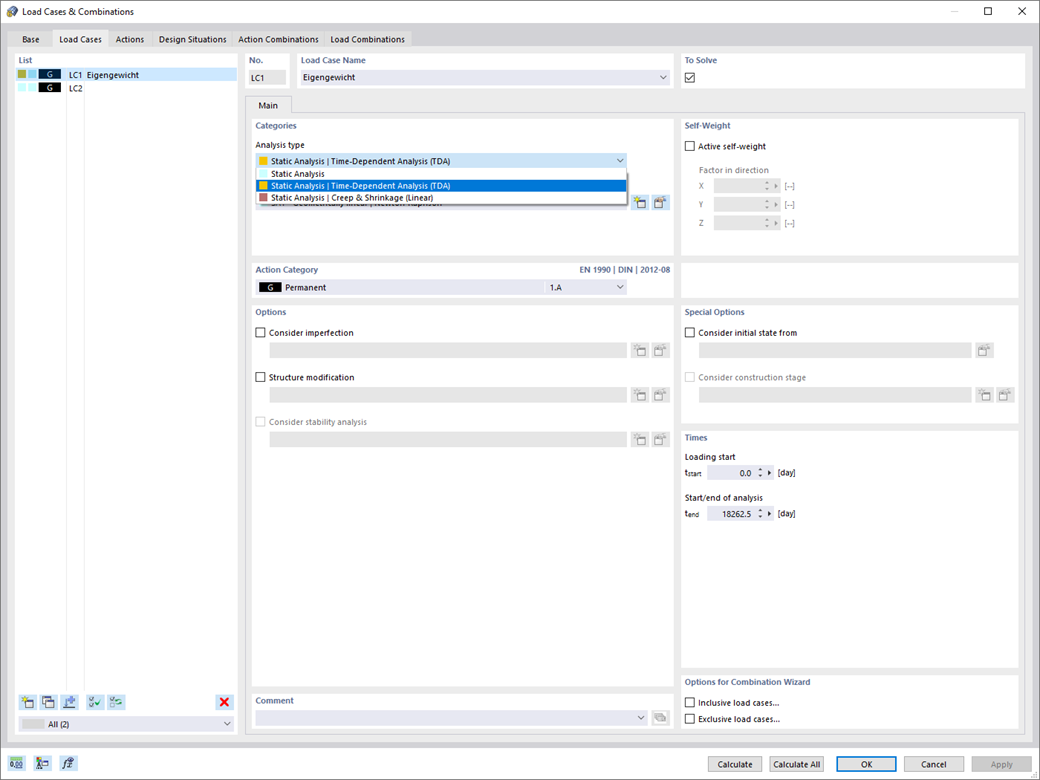

Hai attivato l'add-on Analisi time-dependent (TDA)? Molto bene, ora è possibile aggiungere i dati temporali ai casi di carico. Dopo aver definito l'inizio e la fine del carico, viene presa in considerazione l'influenza della viscosità alla fine del carico. Il programma consente di modellare gli effetti della viscosità per strutture intelaiate e reticolari in cemento armato.

In questo caso, il calcolo viene eseguito in modo non lineare secondo il modello reologico (modello di Kelvin e Maxwell).

Il calcolo è andato a buon fine? Ora è possibile visualizzare le forze interne determinate in tabelle e grafici e considerarle nella verifica.

È possibile utilizzare l'opzione "Mesh indipendente preferita" nelle impostazioni della mesh EF per creare una mesh EF per oggetti integrati che sia indipendente l'uno dall'altro. Ciò consente di generare una mesh EF significativamente più dettagliata e precisa per i singoli oggetti che sono integrati l'uno nell'altro.
