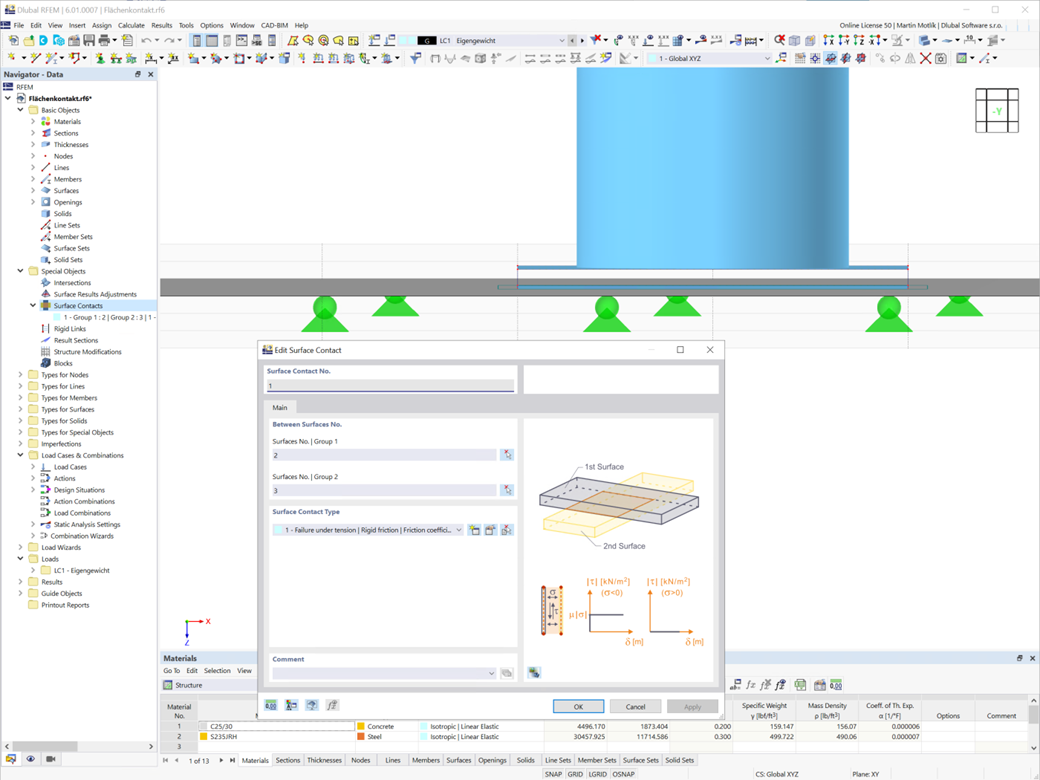

Semplifica il tuo lavoro. Un contatto della superficie serve a descrivere una definizione di contatto tra due o più superfici che sono distanti l'una dall'altra Non è più necessario creare un solido di contatto tra le superfici.
Vai al video esplicativo![KB 001885 | Valutazione della deriva del piano sotto carichi sismici secondo ASCE 7-22 e il modello dell'edificio](/it/webimage/051645/3995306/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
![KB 001883 | Plate Girder Design According to AISC 360-22 in RFEM 6](/it/webimage/051561/3980997/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
![Rigidezza del collegamento in acciaio e sua influenza sulla verifica strutturale](/it/webimage/051432/3972404/Rigidity-caseA.png?mw=512&hash=3be64e68ab2956fd2b92f0afa1559b3a8c72b468)
![KB 001880 | Progettazione di strutture di funi in RFEM 6 e RSTAB 9](/it/webimage/049985/3840051/Seil_QS_EN.png?mw=512&hash=83dd891c6124be9c686441c4b37fe92db2c2062d)
![Caratteristica 002854 | Trasferimento delle reazioni vincolari ai carichi liberi](/it/webimage/051684/3998606/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Nella creazione guidata di carichi "Importa reazione vincolare", il tipo di collegamento dell'oggetto "Carichi liberi" è disponibile oltre a quelli "Manuali". Questa opzione consente di risparmiare il compito di assegnare manualmente le reazioni vincolari a nodi e linee specifici. Le forze vincolari del modello collegato sono applicate come carichi liberi in questa opzione.
![Caratteristica 002852 | Superficie spline con curvatura minima](/it/webimage/051665/3996349/2.png?mw=512&hash=495637ed9f78ff76e0ac09e73585e9001cb15ebb)
È possibile utilizzare il tipo di geometria della superficie "spline con curvatura minima" per generare superfici curve sulla base dei nodi di controllo al centro della superficie.
Questo può essere utilizzato per modellare le superfici del terreno, ad esempio.
![Caratteristica 002853 | Dettagli della verifica sulla selezione del nodo della mesh nell'area grafica](/it/webimage/051681/3998147/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Nei diagrammi dei risultati nel punto della superficie, è possibile selezionare semplicemente i nodi della mesh nel grafico per visualizzare i risultati dettagliati a questo punto.
![Add-on "Giunti acciaio per RFEM 6" | Libreria dei componenti](/it/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- Numerosi tipi di componenti, come piastre di base e di estremità, angolari, piastre d'anima, piastre di rinforzo, irrigidimenti, rastremazioni o nervature per un facile input di situazioni di collegamento tipiche
- Componenti di base universalmente applicabili (come piastre, saldature, bulloni, piani ausiliari) per la modellazione di situazioni di collegamento complesse
- Visualizzazione grafica della geometria del collegamento con aggiornamento dinamico durante l'input
- Ampia gamma di forme di sezioni trasversali: Sezioni a I, sezioni a U, angolari, sezioni a T, sezioni cave, sezioni trasversali composte e sezioni a parete sottile
- Libreria in Dlubal Center con collegamenti a template di programma e template definiti dall'utente
- Adattamento automatico della geometria del collegamento in base alla disposizione relativa dei componenti tra loro, anche in caso di successiva modifica dei componenti strutturali
