Superfici multistrato | Procedura

• Analisi generale delle tensioni
• Risultati grafici e numerici delle tensioni e dei rapporti tensionali completamente integrati in RFEM
• Flessibilità di verifica con le composizioni di diversi strati
• Alta efficienza dovuta a un ridotto numero di dati di input richiesti
• Flessibilità dovuta ad impostazioni dettagliate per calcoli di base ed estesi
• Una matrice di rigidezza globale locale della superficie in RFEM viene generata sulla base del modello del materiale selezionato e degli strati contenuti. Sono disponibili i seguenti modelli di materiale:
  • ortotropo
  • Isotropo
  • Definito dall'utente
  • Ibrido (combinazioni di modelli di materiale)
• Possibilità di salvare in un database le strutture stratificate frequentemente utilizzate
• Determinazione delle tensioni di base, di taglio ed equivalenti
• Oltre alle tensioni di base, sono disponibili come risultati le tensioni richieste secondo DIN EN 1995-1-1 e l'interazione di tali tensioni.
• Analisi delle tensioni per superfici strutturali comprese forme semplici o complesse
• Tensioni equivalenti calcolate secondo diversi approcci:
  • Ipotesi di modifica della forma (von Mises)
  • Ipotesi della tensione tangenziale (Tresca)
  • Ipotesi di tensione normale (Rankine)
  • Ipotesi di deformazione principale (Bach)
• Calcolo delle tensioni tangenziali trasversali secondo Mindlin o Kirchhoff o specifiche definite dall'utente
• Verifica dello stato limite di esercizio con controllo degli spostamenti delle superfici
• Specifiche di inflessioni limite definite dall'utente
• Possibilità di considerare l'accoppiamento tra strati
• Risultati dettagliati delle singole componenti di tensione e dei rapporti in tabelle e grafici
• Risultati delle tensioni per ogni strato del modello
• Lista dei componenti delle superfici progettate
• Possibile accoppiamento di strati in completa assenza di taglio

Dopo il calcolo, le tensioni massime, i rapporti di tensione e gli spostamenti vengono visualizzati per caso di carico, superficie o punti della griglia. Il tasso di lavoro può essere correlato a qualsiasi tipo di tensione. La posizione corrente è evidenziata dal colore nel modello RFEM.

Oltre alla valutazione dei risultati nelle tabelle, è possibile visualizzare graficamente le tensioni e i rapporti di tensione nella finestra di lavoro di RFEM. Per questo, è possibile regolare i colori e i valori assegnati nel pannello.

È necessario selezionare i casi di carico, le combinazioni di carico e le combinazioni di risultati per la verifica allo stato limite ultimo e di esercizio. Dopo aver selezionato le superfici da progettare, è possibile definire il modello del materiale pertinente.

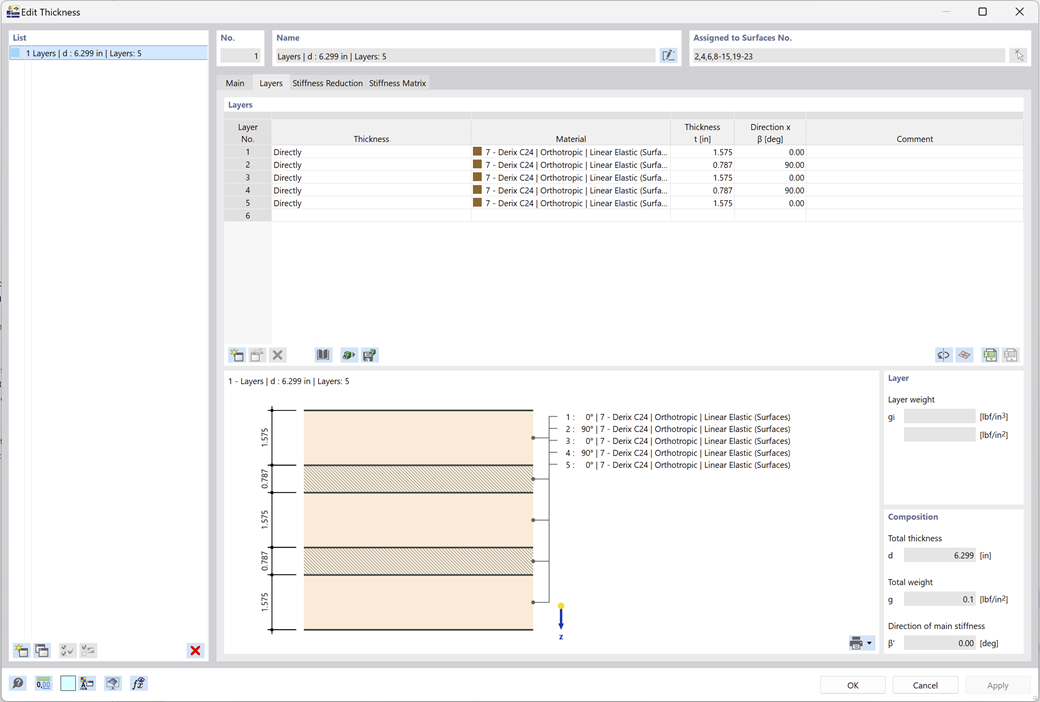

La struttura degli strati che costituiscono la base per il calcolo della rigidezza può variare. È possibile modificare i parametri definiti dal modello di materiale selezionato in base alle proprie esigenze individuali. Anche la matrice 3*3 degli strati è modificabile. In questo modo viene fornita una selezione completamente libera durante la generazione delle rigidezze.

Le tensioni limite di ogni strato sono definite dal materiale selezionato. È possibile regolare i valori in base alle specifiche definite dall'utente.
