Verifica delle strutture di legno | Stato limite di esercizio | Risultati

La verifica allo stato limite di esercizio è completamente integrata nelle tabelle dei risultati dell'add-on Verifica legno. Se si desidera controllare i risultati della verifica, è possibile aprire il programma e visualizzare i risultati con tutti i dettagli in ogni posizione delle aste progettate. Inoltre, sono disponibili grafici con i diagrammi dei risultati dei rapporti di progetto.

Una cosa speciale è che Tutte le tabelle dei risultati e i grafici possono essere integrati nella relazione di calcolo globale di RFEM/RSTAB come parte dei risultati della verifica legno. È anche possibile visualizzare e documentare gli spostamenti generalizzati dell'intera struttura come parte della funzionalità di RFEM/RSTAB. Questa funzione è indipendente dall'add-on.

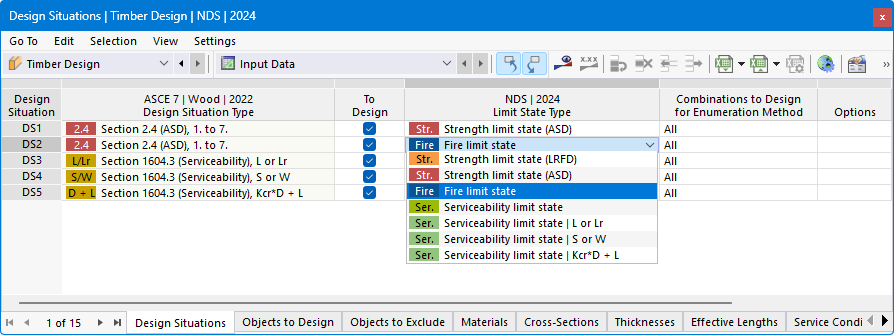

Assegnazione del tipo di situazione di progetto per la verifica del legno in caso di incendio secondo EN 1995
