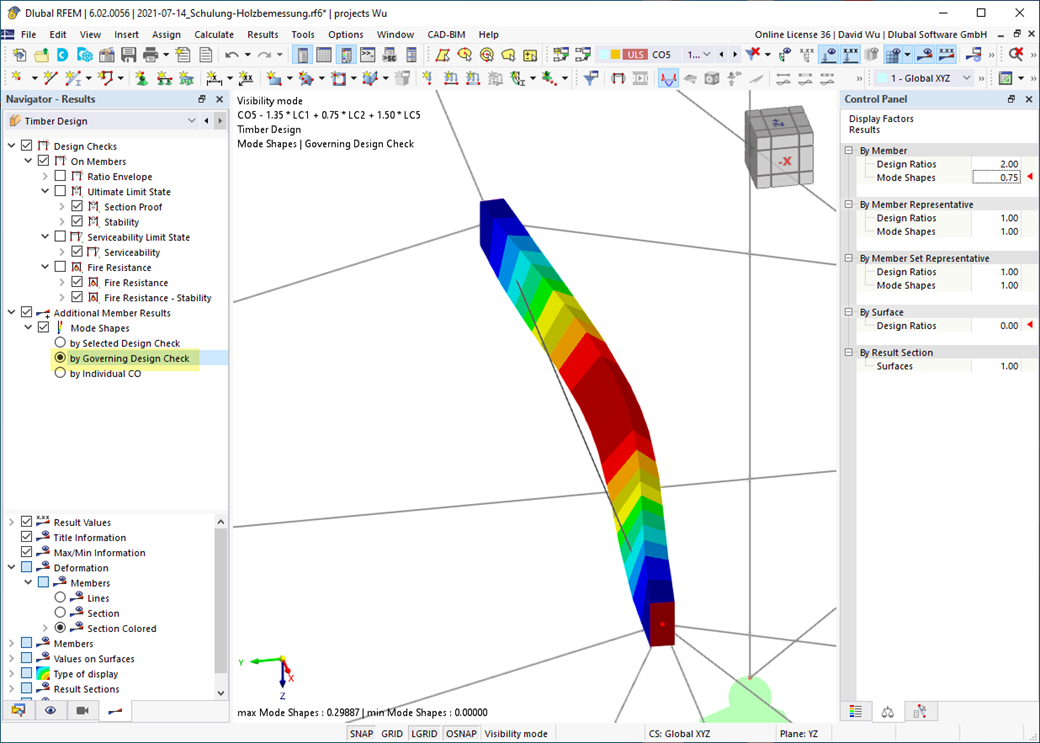

Hai utilizzato il risolutore di autovalori dell'add-on per determinare il coefficiente di carico critico nell'analisi di stabilità? In tal caso, è possibile visualizzare la forma modale determinante dell'oggetto da progettare come risultato. Il risolutore di autovalori è disponibile qui per l'analisi di instabilità flesso-torsionale, a seconda della norma di progetto utilizzata.
Verifica delle strutture di legno | Visualizzazione grafica della forma modale per l'analisi di instabilità flesso-torsionale
Hai delle domande?
2024-04-30
Corso di formazione online
2024-05-08
Corso di formazione online
Caratteristiche del prodotto
Durata: 00:00:56 min
Durata: 00:00:00 min
Durata: 00:00:00 min
Caratteristiche del prodotto
Durata: 00:00:56 min
Durata: 00:00:00 min
Durata: 00:00:00 min
Durata: 00:04:05 min
Caratteristiche del prodotto
Durata: 00:00:45 min
Utilizzando l'add-on Verifica legno, la verifica delle colonne in legno è possibile secondo il metodo ASD della norma NDS 2018. Il calcolo accurato della capacità di compressione delle aste di legno e dei fattori di regolazione è importante per le considerazioni di sicurezza e la progettazione. Il seguente articolo verificherà la resistenza critica massima all'instabilità calcolata dall'add-on Verifica legno utilizzando le equazioni analitiche passo dopo passo secondo la norma NDS 2018, inclusi i coefficienti di regolazione della compressione, il valore di progetto di compressione modificato e il rapporto di progetto finale.
Quando si calcolano strutture regolari, l'immissione dei dati spesso non è complicata ma richiede molto tempo. L'automazione degli input può far risparmiare tempo prezioso. Il compito descritto in questo articolo è considerare i piani di una casa come singole fasi costruttive. I dati vengono inseriti utilizzando un programma C#in modo che l'utente non debba inserire manualmente gli elementi dei singoli piani.
Il nostro Webservice offre agli utenti l'opportunità di comunicare con RFEM 6 e RSTAB 9 utilizzando vari linguaggi di programmazione. Le funzioni di alto livello (HLF) di Dlubal consentono di espandere e semplificare le funzionalità del servizio web. In linea con RFEM 6 e RSTAB 9, l'utilizzo del nostro webservice rende il lavoro dell'ingegnere più facile e veloce. Scoprilo da solo! Questo tutorial mostra come utilizzare la libreria C# attraverso un semplice esempio.
Il coefficiente di rilevanza modale è il risultato dell'analisi di stabilità lineare e descrive qualitativamente il grado di partecipazione delle singole aste in uno specifico automodo.
- Una vasta gamma di sezioni trasversali, come sezioni rettangolari, sezioni quadrate, sezioni a T, sezioni circolari, sezioni trasversali composte, sezioni trasversali parametriche irregolari e molte altre (l'idoneità per la verifica dipende dalla norma selezionata)
- Verifica di legno lamellare a strati incrociati (CLT)
- Verifica di materiali a base di legno e legno lamellare impiallacciato secondo EC 5
- Verifica di aste rastremate e curve (metodo di verifica secondo la norma)
- È possibile l'adeguamento dei coefficienti di verifica essenziali e dei parametri delle norme
- Flessibilità dovuta ad impostazioni dettagliate per calcoli di base ed estesi
- Risultati rapidi e chiari per una panoramica immediata della distribuzione dei risultati dopo la verifica
- Output dettagliato dei risultati della verifica e delle formule essenziali (percorso dei risultati comprensibile e verificabile)
- Output numerico dei risultati visualizzato in tabelle dalla chiara e facile consultazione con la possibilità di rappresentare i risultati graficamente nella struttura
- Integrazione dell'output nella relazione di calcolo RFEM/RSTAB
- Definizione arbitraria del tempo di carbonizzazione
- Nel caso di strutture di superficie (legno lamellare a strati incrociati), è possibile calcolare con o senza l'adesione dello strato
- Specifica libera definita dall'utente dei parametri di incendio
- Considerazione di diverse lunghezze efficaci per la verifica della resistenza al fuoco
- Verifica opzionale di 'compressione perpendicolare alla fibratura'
- Visualizzazione grafica dei risultati integrata in RFEM/RSTAB, ad esempio B. Rapporto di progetto
- Integrazione completa dei risultati nella relazione di calcolo di RFEM/RSTAB

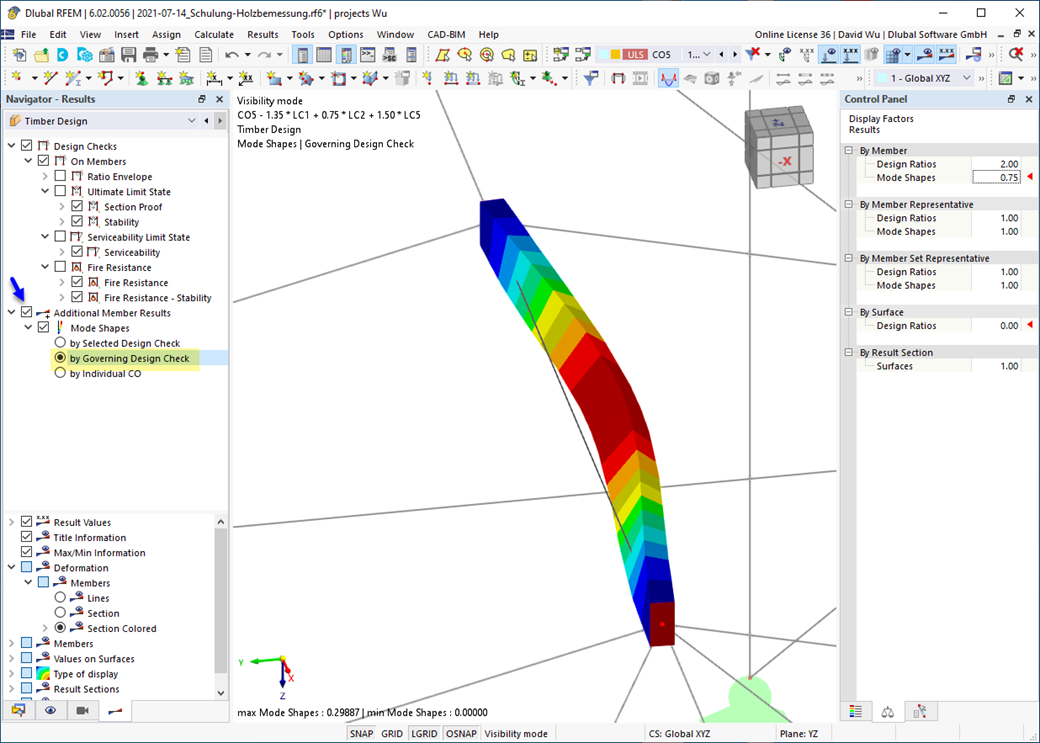

Hai utilizzato il risolutore di autovalori dell'add-on per determinare il coefficiente di carico critico nell'analisi di stabilità? In tal caso, è possibile visualizzare la forma modale determinante dell'oggetto da progettare come risultato. Il risolutore di autovalori è disponibile qui per l'analisi di instabilità flesso-torsionale, a seconda della norma di progetto utilizzata.
Se il tuo progetto ha successo, seguirà la parte rilassata del tuo lavoro. Perché il programma esegue molti processi per te. Ad esempio, le verifiche eseguite sono visualizzate in una tabella. Ti mostra tutti i dettagli dei risultati. Grazie alle formule di progetto presentate in modo chiaro, sarai in grado di comprendere i risultati senza problemi. Non c'è nessun effetto "scatola nera" qui.
Le verifiche vengono eseguite in tutte le posizioni determinanti delle aste e visualizzate graficamente come diagramma dei risultati. Inoltre, nell'output dei risultati sono disponibili grafici dettagliati, come la distribuzione delle tensioni su una sezione trasversale o la forma modale determinante.
Tutti i dati di input e dei risultati fanno parte della relazione di calcolo di RFEM/RSTAB. È possibile selezionare il contenuto e l'estensione del report in modo specifico per le singole verifiche di verifica.
