Haben Sie für die Bestimmung des kritischen Lastfaktors zur Führung des Stabilitätsnachweises den Add-On-internen Eigenwertlöser genutzt? Wenn ja, können Sie sich anschließend als Ergebnis die maßgebende Eigenform des zu bemessenden Objektes anzeigen lassen. Der Eigenwertlöser ist hier für den Biegedrillknicknachweis je nach verwendeter Bemessungsnorm verfügbar.

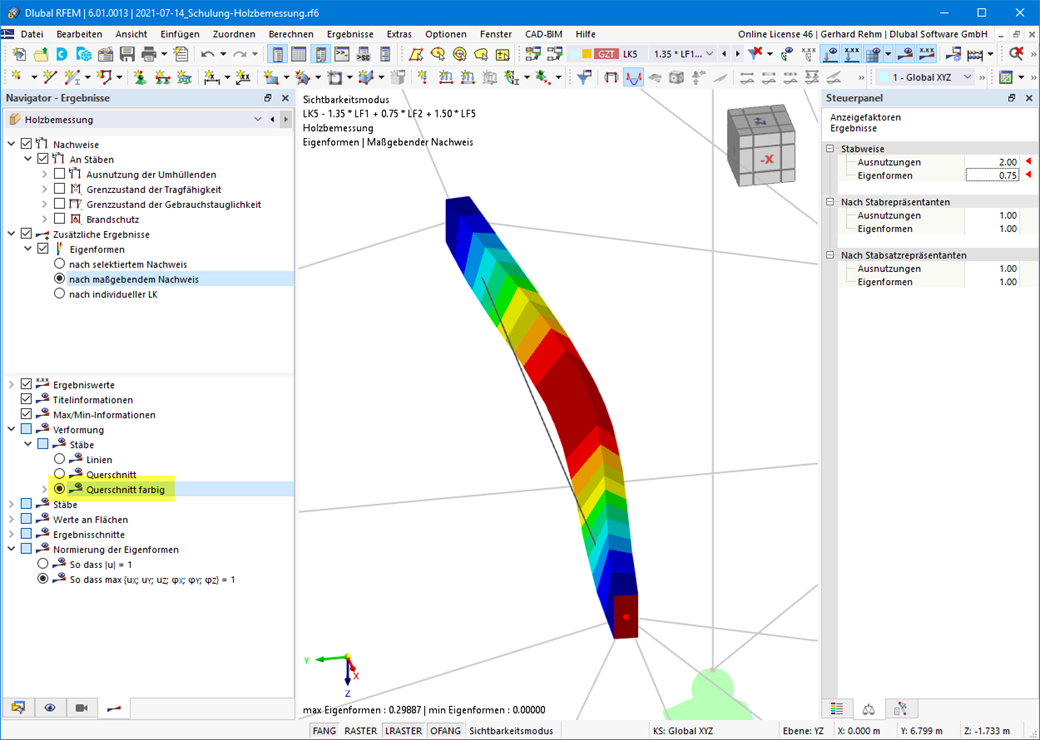

Holzbemessung | Grafische Darstellung der Eigenform für Biegedrillknicknachweise
Haben Sie irgendwelche Fragen?
Veranstaltung
Länge: 00:00:00 min
Länge: 00:00:56 min
Veranstaltung
Länge: 00:00:00 min
Veranstaltung
Länge: 00:00:00 min
Länge: 01:27:02 min
Produkt-Feature
Länge: 00:00:56 min
Länge: 00:00:28 min
Länge: 01:08:42 min
Mit dem Add-On Holzbemessung ist eine Bemessung von Holzstützen nach der ASD-Methode der amerikanischen Norm 2018 NDS möglich. Die genaue Berechnung der Druckbeanspruchbarkeit und der Anpassungsfaktoren von Holzstäben ist wichtig für Sicherheitsüberlegungen und Bemessungen. Im folgenden Beitrag handelt es sich um den Nachweis der maximalen kritischen Knickfestigkeit, die mit dem Add-On Holzbemessung berechnet wird, unter Einsatz von schrittweisen analytischen Gleichungen nach der amerikanischen Norm NDS 2018 einschließlich Druckanpassungsfaktoren, angepasstem Druckbemessungswert und finaler Ausnutzung.
Wenn regelmäßige Strukturen berechnet werden müssen, ist oft die Eingabe nicht kompliziert, sondern zeitaufwändig. Die Automation der Eingabe kann dann wertvolle Zeit sparen. Im vorliegenden Fall ist die Aufgabe, die Geschosse eines Hauses als einzelne Bauzustände zu betrachten. Die Eingabe soll mithilfe eines C# Programms erfolgen, sodass der Nutzer die Elemente der einzelnen Etagen nicht händisch eingeben muss.
Unser Webservice bietet Anwendern wie Ihnen die Möglichkeit, über verschiedene Programmiersprachen mit RFEM 6 und RSTAB 9 zu kommunizieren. Durch die High-Level-Functions (HLF) von Dlubal können Sie die Funktionalität des Webservice erweitern und vereinfachen. Die Verwendung unseres Webservice in Verbindung mit RFEM 6 und RSTAB 9 erleichtert und beschleunigt die Arbeit von Ingenieuren. Überzeugen Sie sich selbst! In diesem Tutorial wird Ihnen die Verwendung der C#-Bibliothek an einem einfachen Beispiel demonstriert.
Der modale Relevanzfaktor ist ein Ergebnis der linearen Stabilitätsanalyse und beschreibt qualitativ den Grad der Partizipation einzelner Stäbe an einer spezifische Eigenform.
- Große Auswahl an Querschnitten wie Rechteck-, Quadrat-, T-, Rundquerschnitten, zusammengesetzten, unregelmäßigen paramatrischen Querschnitten usw. (Eignung für Nachweisverfahren abhängig von gewählter Norm)
- Bemessung von Brettsperrholz (BSP)
- Bemessung von Holzwerkstoffen und Furnierschichtholz nach EC 5
- Bemessung von gevouteten und gekrümmten Stäben (Nachweisverfahren je nach Norm)
- Anpassung der wesentlichen Nachweisbeiwerte und Normparameter möglich
- Flexibilität durch detaillierte Einstellmöglichkeiten für Berechnungsgrundlagen und Berechnungsumfang
- Schnelle und übersichtliche Ergebnisausgabe für einen sofortigen Überblick über den Verlauf der Nachweise nach der Bemessung
- Detaillierte Ausgabe der Bemessungsergebnisse und der wesentlichen Formeln (nachvollziehbarer und prüfbarer Ergebnisweg)
- Übersichtliche numerische Ergebnisausgabe in Masken und die Möglichkeit, diese grafisch in der Struktur darzustellen
- Integration der Ausgabe in das RFEM-/RSTAB-Ausdruckprotokoll
- Beliebige Definition der Abbranddauer
- Bei Flächentragwerken (Brettsperrholz) kann optional mit oder ohne Adhäsion der Schicht gerechnet werden
- Freie benutzerdefinierte Vorgabe der Brandparameter
- Berücksichtigung unterschiedlicher Knicklängen bei Brandbemessung
- Optionaler Nachweis 'Druck rechtwinklig zur Faserrichtung'
- In RFEM/RSTAB integrierte grafische Ausgabe der Ergebnisse, z. B. Ausnutzung
- Vollständige Integration der Ausgabe in das RFEM-/RSTAB-Ausdruckprotokoll
Haben Sie für die Bestimmung des kritischen Lastfaktors zur Führung des Stabilitätsnachweises den Add-On-internen Eigenwertlöser genutzt? Wenn ja, können Sie sich anschließend als Ergebnis die maßgebende Eigenform des zu bemessenden Objektes anzeigen lassen. Der Eigenwertlöser ist hier für den Biegedrillknicknachweis je nach verwendeter Bemessungsnorm verfügbar.
Wenn Ihre Bemessung erfolgreich war, folgt der entspannte Teil Ihrer Arbeit. Denn das Programm erledigt viele Prozesse von selbst. Beispielsweise werden Ihnen die geführten Nachweise tabellarisch ausgegeben. Dabei zeigt es Ihnen sämtliche Ergebnisdetails an. Dank der übersichtlich präsentierten Nachweisformeln können Sie diese ohne viel Rätselraten nachvollziehen. Einen Blackbox-Effekt gibt es hier nicht.
Die Nachweise werden an allen maßgebenden Stellen der Stäbe geführt und Ihnen grafisch als Ergebnisverlauf dargestellt. Zudem warten in der Ergebnisausgabe weitere Detailgrafiken, wie ein Spannungsverlauf am Querschnitt oder die maßgebende Eigenform, auf Sie.
Die gesamten Eingabe- und Ergebnisdaten sind Teil des RFEM-/RSTAB-Ausdruckprotokolls. Den Inhalt des Protokolls und die gewünschte Tiefe der Ausgabe für die einzelnen Nachweise können Sie gezielt selektieren.
