Domanda

Perché l'opzione per aumentare il coefficiente del materiale è disattivata in Dettagli - Stato limite ultimo?

Risposta:

Secondo EN 1993‑1-1, è possibile aumentare il coefficiente del materiale in base alle tensioni applicate se le analisi di stabilità non vengono eseguite con il progetto dell'asta equivalente. Poiché le verifiche di progetto dell'asta equivalenti sono attivate nella scheda successiva "Stabilità" per impostazione predefinita, questa casella di controllo è disattivata.

Dopo aver disattivato il progetto dell'asta equivalente, questa casella di controllo è abilitata e attivata per impostazione predefinita.

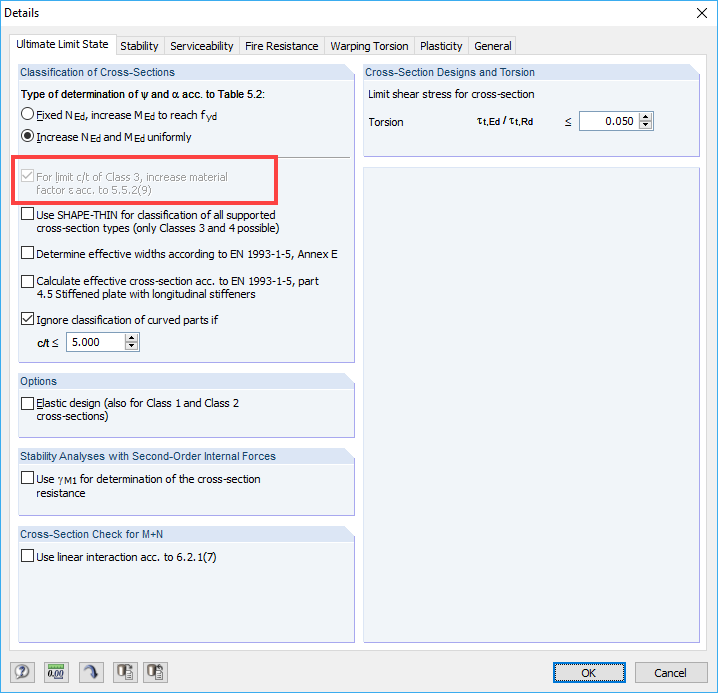

Fattore materiale crescente Epsilon secondo 5.5.2 (9)
